接修一台长虹LT37710X液晶电视,故障表现为黑屏有声音,拆开机器,测量T402( 86D-9029 )逆变器高压端电阻已经开路,拆掉逆变器发现高压线圈绕组一引线烧断,这也是此板通病,更换逆变器后故障

        接修一台长虹LT37710X液晶电视,故障表现为黑屏有声音,拆开机器,测量T402( 86D-9029 )逆变器高压端电阻已经开路,拆掉逆变器发现高压线圈绕组一引线烧断,这也是此板通病,更换逆变器后故障排除。换下的逆变器多了,便尝试对这种损坏的逆变器进行实验性修复,最后确认是可以修复的,前提是高压线美不是内部打火,线圈必须没有烧煳和短路现象,而且高压绕组电阻值必须在0.44Ω以上方可。首先把引线对塑料骨架打火的地方清洗干净,然后焊接烧断的高压引线,因为绝大部分烧断的都是线圈最外层一端到引脚处这段,所以需把逆变器线圈烧断的漆包线退出一圈,并有足够的长度焊接到逆变器引脚上。焊接好后把逆变器高压部分用704硅胶填充封灌,如图1所示。

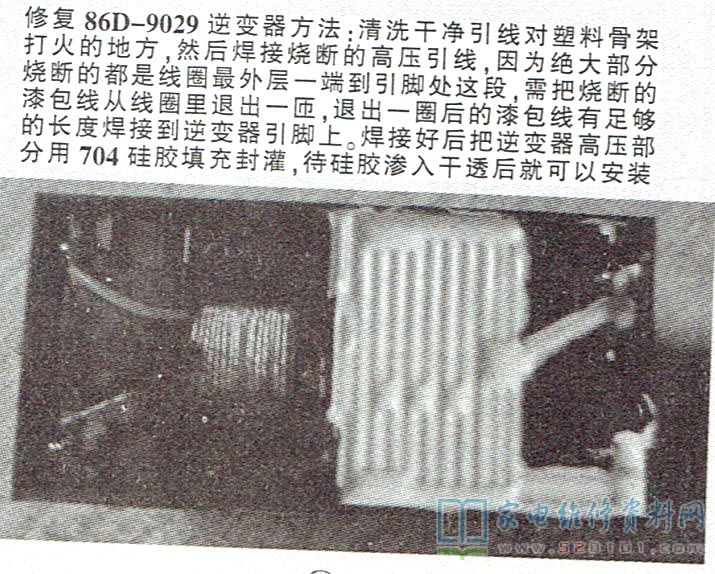

长虹LT37710X液晶电视黑屏有声音的故障维修 第1张

        待硅胶干透后装回,如果试机正常就说明没有其他问题,用此法修复的多块板子无一例返修。但如果只是焊接引线而不填充硅胶,使用不久还会出现故障,后期购买的所谓改良板子,安装的逆变器基本都经过硅胶填充过。
