接修一台长虹LED26760X型液晶彩电,有图、无声。该机主板板号为JUC7.820.00035441,属LS30机芯。此机伴音功放采用D类数字音频放大器U101(R2A15112FP),具有较完善的过热、过流

       接修一台长虹LED26760X型液晶彩电,有图、无声。该机主板板号为JUC7.820.00035441,属LS30机芯。此机伴音功放采用D类数字音频放大器U101(R2A15112FP),具有较完善的过热、过流、低压保护功能。首先测量其⑤、⑥、32、33脚+24V供电为+23.1V,正常。将AV音频信号直接经一只耦合电容送到音频输入端12、25脚,声音正常,且音量大小调节与静音控制均正常,但关机后再开机,故障依旧,判断IC可能性能不良。该用户要求较高,不同意代换其他元件,于是决定查找出具体原因,并进行处理。
       查阅R2A15112FP资料,此块有两个静音控制脚:一个是10脚, 用于关机时低电平静音;另一个是②脚,用于开机和遥控“静音”操作,也是低电平实现静音。故障时测得10脚电压为1.23V、27脚电压为1.19V, 都为低电平,那么是哪一脚引起无声呢?

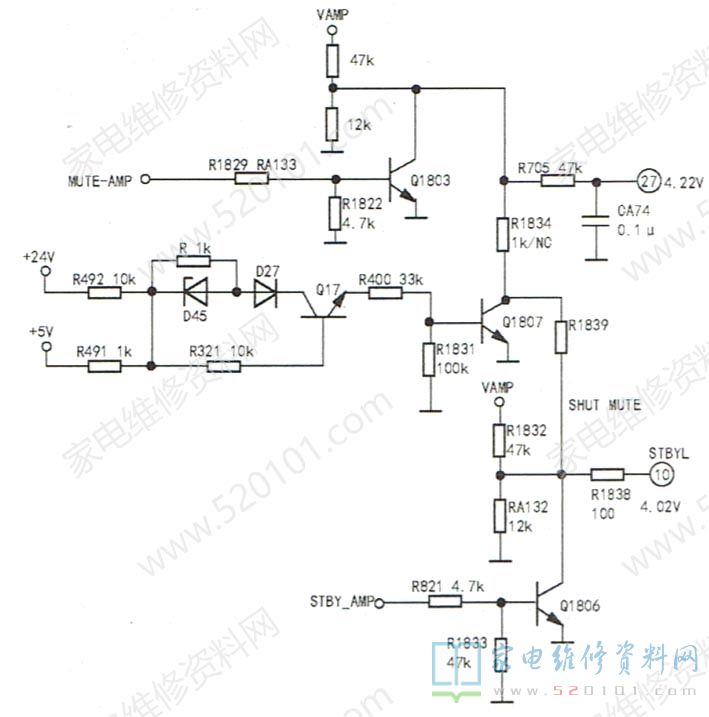

       脱开10脚外围三极管Q1806 ,开机,仍无声。27脚外接电阻R702( 47kΩ),电阻另一端电压为4.10V,测电阻正常,那么必是IC内部引起电压偏低而静音。查看图纸,Q1806集电极上标注“SHUT MUTE" ,顺此字母查找到同一标注的另一端,经R1839/080和Q1807以及②脚电路都有联系,如图1所示。

巧修音频功放块R2A15112FP无伴音的故障 第1张

      试将Q1807挑开,无效;断开R1839后①脚仍低电平,但此时若用镊子碰触一下R1839的两个焊盘,声音立即正常且受控。应急维修,10脚触发电压如何形成呢?反复考虑,若用小按键开关,开机后按压触发,用户肯定不接受。用一只10uF电解电容,负端接Q1806集电极处,正端连于最近的一个贴片稳压块U31的2.5V电压输出端,反复试机,偶有无声情况出现,改接到U31的5V电压输入端,反复试机,故障不再出现。
     小结:此故障应属于IC内部静音电路不良所致。利用电容的充放电特性触发10脚,以解除静音状态。
