长虹LED42560(LJ1W)液晶电视开机背光一闪即灭的维修

2022-10-10 20:02:25  阅读 284 次 评论 0 条
摘要:

接修一台长虹LED42560(LJ1W)型液晶彩电,开机后背光一闪即灭,整机返回待机状态。系统不稳定的原因除主板硬件电路或软件异常外,还有主板供电系统或电源提供给主板的电压不稳定。测电源供给主板的12V电

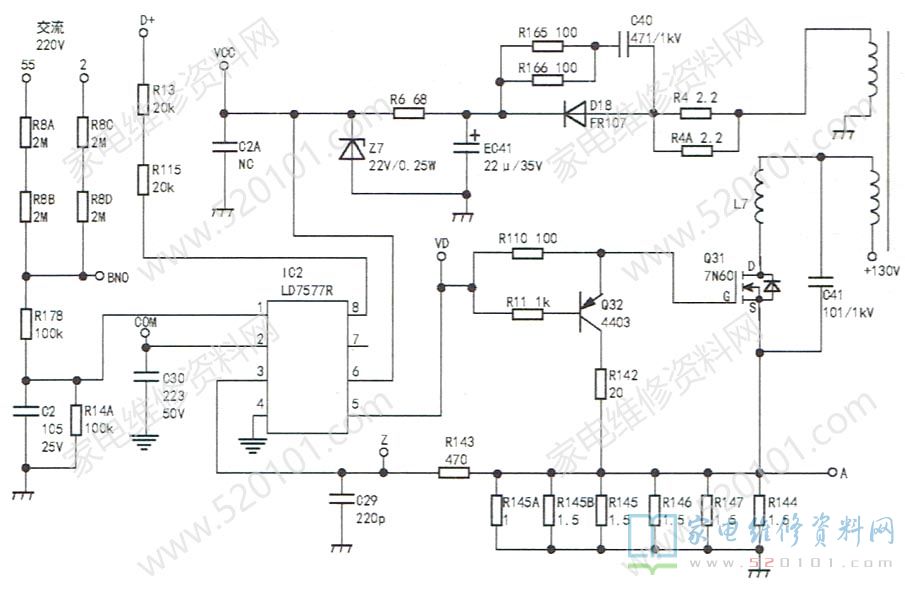

      接修一台长虹LED42560(LJ1W)型液晶彩电,开机后背光一闪即灭,整机返回待机状态。系统不稳定的原因除主板硬件电路或软件异常外,还有主板供电系统或电源提供给主板的电压不稳定。测电源供给主板的12V电压仅9.8V,且不稳定。此机所用电源组件型号为MPS30D-2MA 240, 12V电压形成电路见图1。

长虹LED42560(LJ1W)液晶电视开机背光一闪即灭的维修 第1张

      测12V滤波电容EC23正端电压仅10.8V,但300V电压正常。上电时测插座CON3的①脚(开/待机控制信号,PS_ ON)为高电平,但随后降为低电平,判断主板可能因12V低而停止工作。检查12V整流滤波元件未发现异常。LD7577R①脚接分压电阻R8A~R8D、R178、R14A,对输入的交流220V电压进行检测,以实现过压、欠压保护。检查①脚外接元件未发现异常。LD7577R⑧脚为高压启动供电端,通过R13、R115接300V电压。查⑧脚外接元件正常,接着检查⑥脚二次供电回路中的元件,发现EC41引脚有虚焊,补焊后⑥脚电压为稳定的15.9V,整机工作正常。

      提示:LD7577R①脚为交流220V检测端,正常电压约为2.3V,当该脚电压超过4.0V 或低于0.95V 时,LD7577R的⑤脚无驱动输出。②脚(COMP)为误差信号输入端,对12V输出电压取样,内电路对⑤脚驱动频率进行校正,以实现输出电压的稳定。③脚(CS)为开关管Q31工作电流限制端,阈值为0.85V。 ⑥脚为供电端,正常电压为16V,若此脚电压低于10V,IC不会工作;若高于28V,会进入过压保护状态。
