长虹32D2000液晶电视开机后图像偏红的故障维修

2022-10-04 19:05:01  阅读 256 次 评论 0 条
摘要:

接修一台长虹32D2000型液晶彩电(ZLS56机芯),开机后图像色彩偏红。为快速判定故障,试着代换主板,故障消失,推断故障在U23(MSD6180 )及其外围电路中。测U23的54、56、79、103~

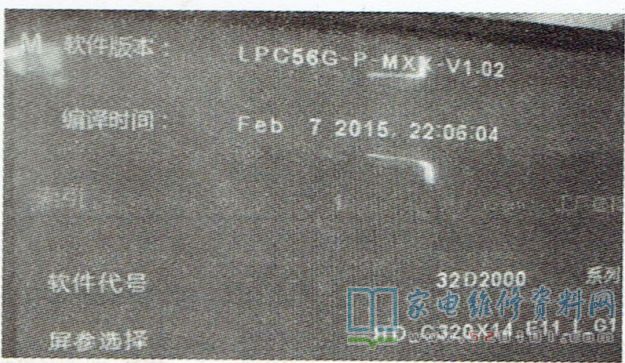

      接修一台长虹32D2000型液晶彩电(ZLS56机芯),开机后图像色彩偏红。为快速判定故障,试着代换主板,故障消失,推断故障在U23(MSD6180 )及其外围电路中。测U23的54、56、79、103~106脚供电正常,代换晶振Y1(24MHz)后故障依旧,怀疑保存在U26( MX25L3206EM2I )中的屏参变化,于是按遥控器上的“菜单”键,再依次按“右、上、右、右”键,在弹出的小键盘,上输入“0、8、1、6”后进入图1所示的总线调试状态,修改“屏参选择"值,故障现象不变,判定U23损坏。换新U23后试机,故障排除。

长虹32D2000液晶电视开机后图像偏红的故障维修 第1张
