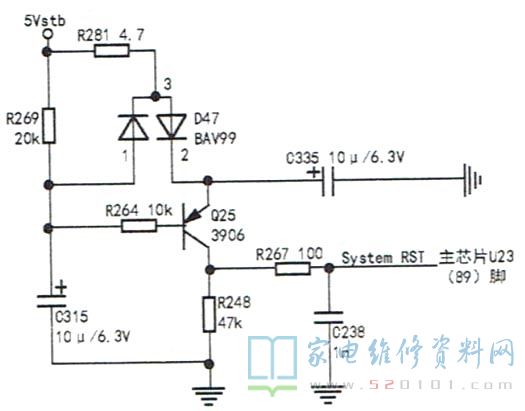

接修一台长虹39D2000型液晶彩电(ZLS56机芯),上电后指示灯亮,不开机。分析检修:上电测得U803输出的1.15V、U32输出的3.3V、U8输出的5V及主芯片U23供电(⑦脚、56脚、79脚104脚标注为AVDD_MOD,实为3.3VSTB; 22脚AVDD3P3_VIDEO,33脚AVDD_AU33(测磁珠FB211处也可),46脚、47脚3.3V, 50脚、55脚、90脚、100脚、118脚的VDDC,1.15V;54脚、105脚、106脚的VDD_DDR_CMD,1.8V )均正常。测量Q25组成的复位电路(见图1),发现Q25的c极电压为4.3V,正常应为0V。开机时,C315充电,Q25因基极为低电平而导通,随着C315两端电压升高,Q25基极电压逐渐上升,最后Q25截止。检查Q25外围元件,发现C315击穿,将其换新后排除故障。
