长虹3D32D2000液晶电视不开机的故障维修

2022-10-04 18:22:31  阅读 502 次 评论 0 条
摘要:

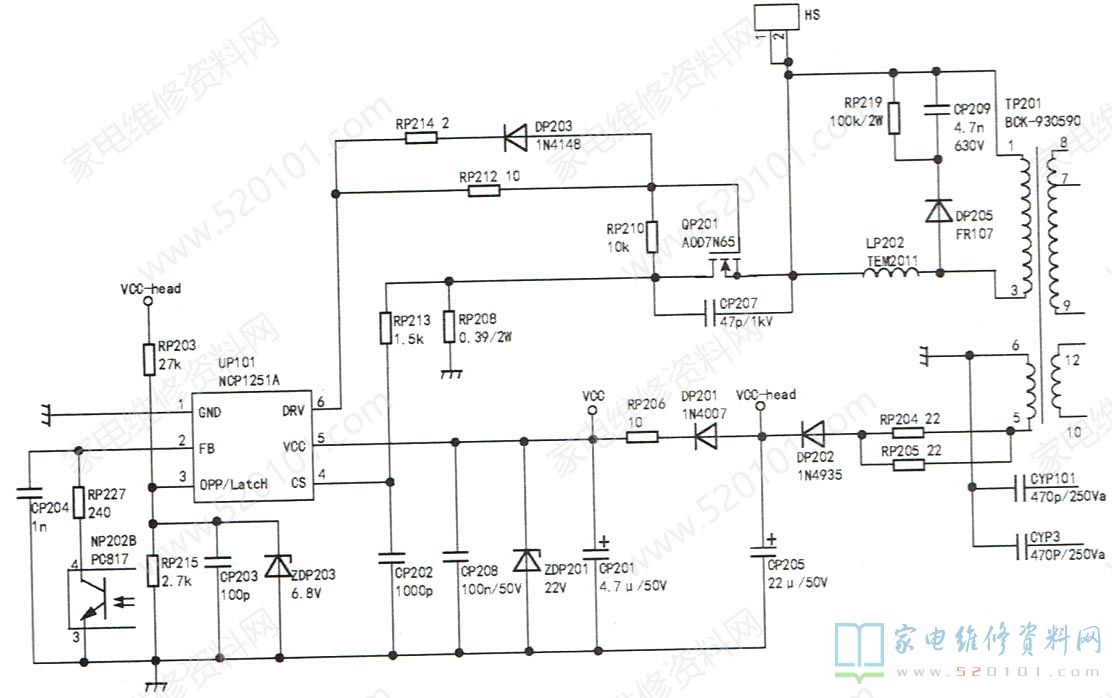

接修一台长虹3D32D2000型液晶彩电(ZLS56机芯),故障表现为不开机。拆机检查,发现电源电路中的RP214、RP212、DP203、RP213、ZDP201已烧黑(见图1)。测量UP101、QP20

     接修一台长虹3D32D2000型液晶彩电(ZLS56机芯),故障表现为不开机。拆机检查,发现电源电路中的RP214、RP212、DP203、RP213、ZDP201已烧黑(见图1)。测量UP101、QP201已损坏。将上述元件替换后开机,电源输出电压恢复正常,试机约两小时后“砰”的一声,三无。测功率管QP201短路,检测QP201外围元件,发现RP210一端电压不稳定,此电压直接影响QP201的工作状态。检查UP101⑥脚(驱动输出)与电阻RP214的过孔,发现其可能接触不良,用导线直接连接这两点后,再将损坏的元件换新后试机,开机有待机电压输出,长时间工作均正常。

长虹3D32D2000液晶电视不开机的故障维修 第1张
