长虹49Q1C液晶电视不定时黑屏且无声音的维修

2022-09-28 19:56:29  阅读 132 次 评论 0 条
摘要:

接修一台长虹49Q1C液晶电视(ZLM50Hi机芯),故障表现为不定时黑屏,且无声音。在故障出现时测量+12V输出电压正常,但+24VBL和24Va电压均为0V。此机电源组件型号为HSL55S-1M2 5

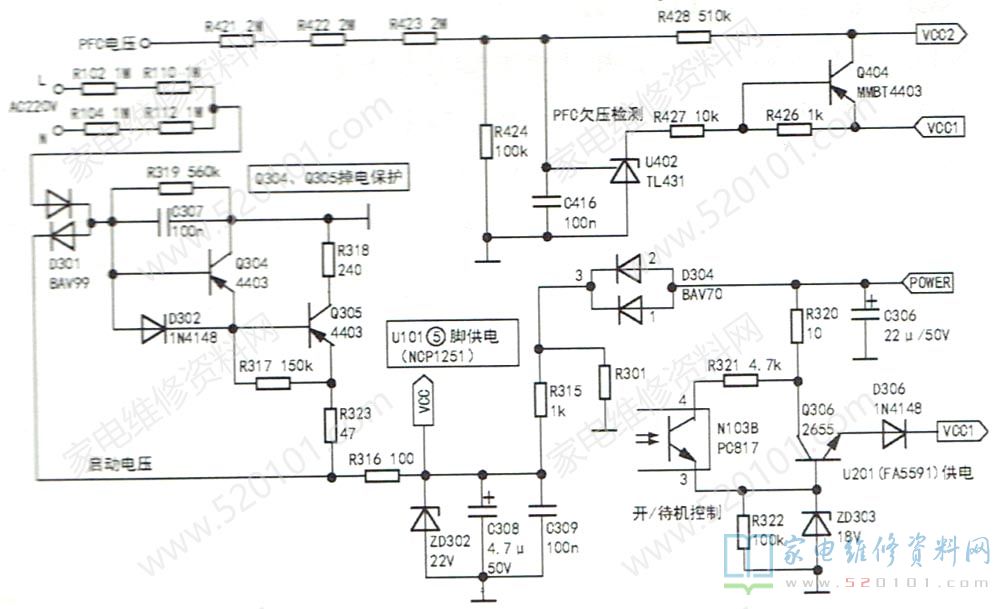

       接修一台长虹49Q1C液晶电视(ZLM50Hi机芯),故障表现为不定时黑屏,且无声音。在故障出现时测量+12V输出电压正常,但+24VBL和24Va电压均为0V。此机电源组件型号为HSL55S-1M2 5A8,24V电压由U401(NCP1393)与Q401、Q402、T201、C402等元件组成的LLC电路得到。测量U401①脚(VCC )电压高达19.5V ,正常值应在16.5V 左右。U401①脚电压来自Q404 e极(VCC1),而vCC1又来自Q306(板上标注是Q302),参见图1。

长虹49Q1C液晶电视不定时黑屏且无声音的维修 第1张

       测量Q306管脚电压如下:e 极为20.3V,c极为20.6V,b极为17.9V。因b极接16V稳压管,显然实测b极电压不正常。经查ZD303正常,Q306的c、e极击穿,将Q306换新后试机,故障排除。
