长虹40Q1N液晶电视(ZLM50Hi机芯)不开机指示灯不亮的维修

2022-09-28 19:33:02  阅读 304 次 评论 0 条
摘要:

接修一台长虹40Q1N液晶电视(ZLM50Hi机芯),故障表现为不开机,指示灯不亮。怀疑开关电源没有工作。此机电源组件型号为MPM50S-1M2 3A0 ( 可用长虹电源HSM50S-1M2 3A0代替)

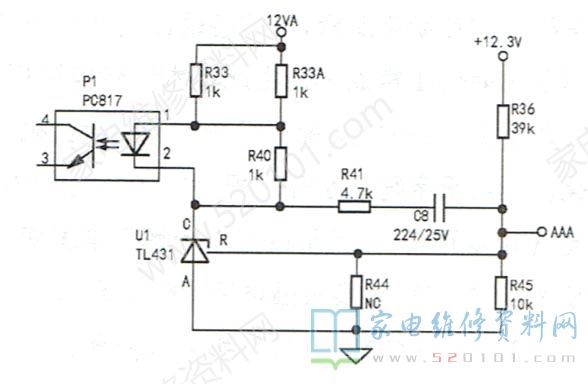

       接修一台长虹40Q1N液晶电视(ZLM50Hi机芯),故障表现为不开机,指示灯不亮。怀疑开关电源没有工作。此机电源组件型号为MPM50S-1M2 3A0 ( 可用长虹电源HSM50S-1M2 3A0代替),PFC芯片为UC28019,主电源芯片为LD7537的(IC1)。IC1与功率管Q3、变压器T1组成反激励电源,T1次级输出12V为主板供电。以LD7531(IC2)为中心的开关电源产生24V ,供主板功放和背光电路工作。T1的第二绕组产生VCC(21V),为IC1供电,同时在二次开机后,通过Q5.P2控制Q1,形成VCC1电压(19.5V),为PFC电路和IC2供电。测得12V输出电压仅为6V,显然主电源稳压电路有故障,检查R36、R45、R33、R33A、U1(TL431)等元件,如图1所示,发现R45阻值增大,换R45新后故障排除。另外,若12V不足,还可导致背光时亮时暗的故障。
