长虹58Q1N液晶电视(ZLM50Hi机芯)出现上下两幅图像的维修

2022-09-28 19:28:53  阅读 196 次 评论 0 条
摘要:

接修一台长虹58Q1N液晶电视,故障表现为开机后屏,上出现上下两幅图像,中间有一条黑带,如图1所示。该故障原因应是主板的驱动程序与所用屏不对应。该机主板型号为JuC7.820.00102052 V3,电源

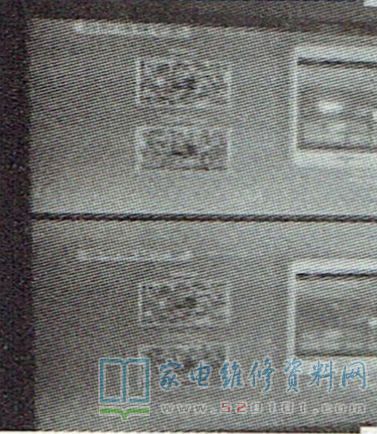

      接修一台长虹58Q1N液晶电视,故障表现为开机后屏,上出现上下两幅图像,中间有一条黑带,如图1所示。该故障原因应是主板的驱动程序与所用屏不对应。该机主板型号为JuC7.820.00102052 V3,电源组件型号为MPL50S -1M27A2,屏型号为V580DK2-KS1 (C1)。

      怀疑主板上EEPROM存储器中屏参改变,先进总线调整屏参:按RTC620VG3型遥控器“节目源"键显示输入选择菜单,在菜单消失前依次按数字键“0、8、1、6"进入工厂菜单,进入“索引1"修改屏参,图像间的黑带变宽或变窄,但始终不能正常。怀疑逻辑板有故障,换新逻辑板后故障排除。

长虹58Q1N液晶电视(ZLM50Hi机芯)出现上下两幅图像的维修 第1张
