先锋LED32B200液晶电视指示灯亮但无背光无声音

2023-01-21 17:25:16  阅读 262 次 评论 0 条
摘要:

接修一台先锋LED32B200型电视,故障现象为指示灯亮,按开机键后指示灯闪烁几次后变为绿色,但是无图像、无伴音,背光不亮。拆开外壳发现电源板的次级供电部分印制板已烧煳,拆掉电源板,目测QM4烧煳,仔细辨

       接修一台先锋LED32B200型电视,故障现象为指示灯亮,按开机键后指示灯闪烁几次后变为绿色,但是无图像、无伴音,背光不亮。拆开外壳发现电源板的次级供电部分印制板已烧煳,拆掉电源板,目测QM4烧煳,仔细辨认型号为P1504XXX (看不清楚)。

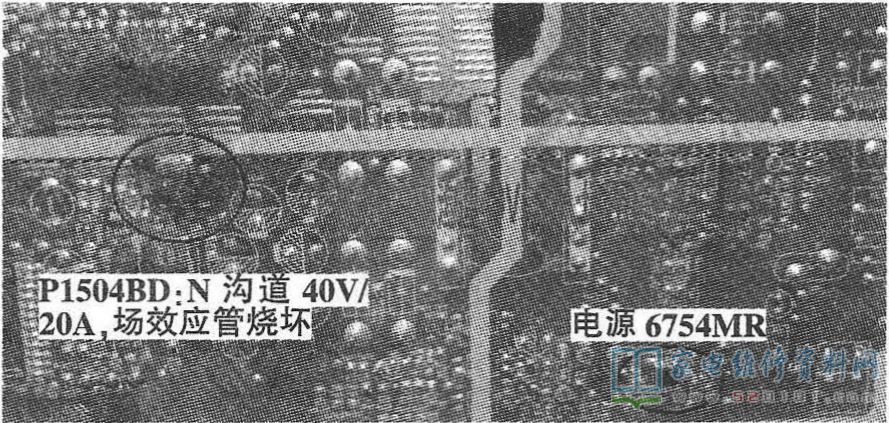

      查阅场效应管的参数,P1504这两个管要以后缀型号来辨认-P1504BDG ,N沟道,40V/20A;P1504EDG,P沟道,-40V/-45A,根据印制板的电路分析,此管应是TO- 252封装的一只N沟道场效应管。原来印制板的安装位已烧炭化,找了只TOP-220封装的RFP50N06(50A/60V的N沟道场效应管)代换,把炭化的印制板处理干净,直接焊接上位置刚刚合适,如图1所示,通电试机一切正常。

       摘电源板修经验:空载LED背光恒流源升压为35V后下降为12V,正常工作时LED背光恒流源升压为28V,两组背光输出电压为26.5V左右。

先锋LED32B200液晶电视指示灯亮但无背光无声音 第1张
