三星LA32D400E1液晶电视黑屏的故障维修

2022-11-20 01:21:24  阅读 128 次 评论 0 条
摘要:

接修一台三星LA32D400E1液晶电视,故障表现为有声无光。用手电筒照着屏幕能看到光栅,这说明背光未亮。位果此机采用二合一电源板,型号是BN44-00438A。供电情况,开机后测得SEM2106的VDD

       接修一台三星LA32D400E1液晶电视,故障表现为有声无光。用手电筒照着屏幕能看到光栅,这说明背光未亮。位果此机采用二合一电源板,型号是BN44-00438A。供电情况,开机后测得SEM2106的VDD电压(14脚)为13V,16脚点灯控制电压为5.3V (修好了实测为4V),PFC电压为380V,基本正常,但SEM2106的24脚亮度调整电压(修好后实测为4V)及①脚的基准电压(修好后实测为5V )都为0V,说明电路已进入保护状态。查找SEM2106周围的元件,并代换SEM2106,故障依旧。

三星LA32D400E1液晶电视黑屏的故障维修 第1张

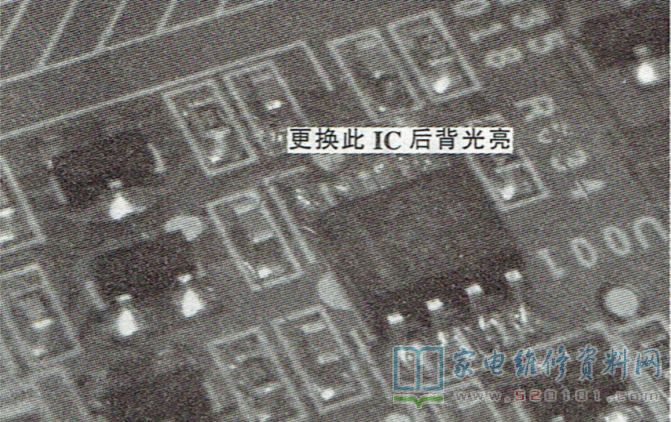

      后来翻阅了本刊《BN44-00260二合一板原理与分析》一文,从中了解到背光启动与否与后面的高压板电路有关系。拆开高压板上的铁盒,对高压板进行检测:高压板上标注的LD13V、VCC13V及CNT-PRT13V都正常,唯有OVP(过压保护端,修好实测为0.4V)为0V,这个肯定不正常。看高压板上只有一块运算放大器10358,会不会是这个坏了?用一个新的LM358替换10358后,试机,故障排除。
