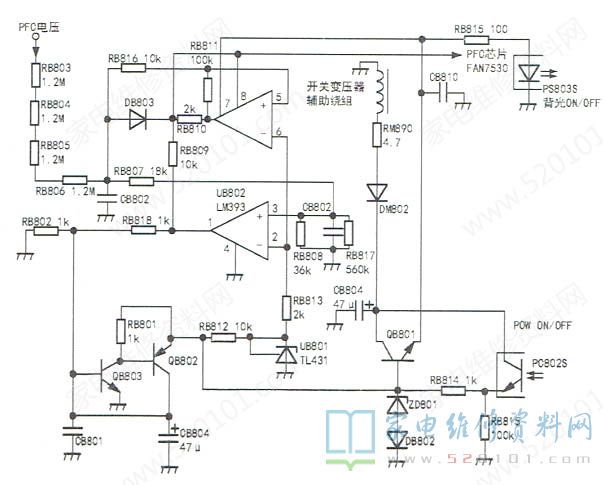

接修一台三星LA40B530P7R型液晶彩电有声无光，根据故障现象分析，判断主板的CPU控制系统和小信号处理系统正常，现需检查以下四点:1.、主板是否发出主电源工作信号(POW ON信号多为高电平);2、主电源工作是否正常;3、主板是否发出背光点亮信号(BLON信号多为高电平)，调光信号(直流或脉冲)是否存在(能测到一个直流电压);4、背光板工作是否正常。本机没有副电源，其开/待机控制电路如图1所示，其开/待机是通过控制电源次级输出电压控制管的导通与否来实现。
经查，本机主板已发出主电源工作信号，但PFC电路没有工作，FAN7530的⑧脚( VCC)电压为0V(该电压由主电源开关变压器的辅助绕组提供，由QB801控制)。测QB801的c极有15V电压，但b极电压为0.1V。UB802是一个电压比较器，PFC输出电压经RB803~RB807取样RB808、RB817分压后送给UB802的③脚(同相输入端)。该芯片的②脚(反相输入端)接UB801(LA431 )组成的2.5V基准电压。当PFC输出电压(约390V)正常时，UB802的③脚电压低于②脚电压，其①脚输出低电平，模拟可控硅截止，RB814给QB801提供基极电流使其导通(之前PC802S已得到POW ON信号而导通)，PFC电路得电工作。当PFC电压过高时，UB802的③脚电压高于②脚电压，①脚输出高电平，模拟可控硅导通，QB801截止，PFC电路停止工作。由于模拟可控硅的自锁特性，此时需断电后再上电方能重新启动。
上电开机，监测PFC电压，发现电压上升到350V时就慢慢回到300V，说明PFC电路已经工作过;测模拟可控硅已经导通(QB803和QB802的b-e结有0.7V的导通电压)，开机时用数字万用表(内阻较高]监测UB802的③脚电压达到2.5V。检查UB802的③脚外接电阻，发现RB806的阻值已降至850k。仔细清除该贴片电阻下面的胶，并更换电阻后开机，故障排除。此时，PFC电压为390V，UB802的③脚电压为2.2V。
UB802的另一个电压比较器组成PFC电压过低保护，其⑥脚接2.5V基准电压，⑤脚接PFC电压取样电路。若PFC电压正常，⑤脚电压高于⑥脚电压，⑦脚输出高电平，PC803S导通，背光电路工作。当PFC电压过低时，UB02的⑦脚输出低电平，PC803S截止，背光电路停止工作。
