夏普LCD-52X50A液晶电视红灯闪烁2次后不开机的维修

2022-09-27 19:33:26  阅读 234 次 评论 0 条
摘要:

接修一台夏普LCD-52X50A液晶彩电,故障表现为红灯亮,二次开机后电源板上的继电器连响2声,红灯熄灭,随后红灯闪烁2次,但电视机不开机。红灯亮,二次开机受控,判断电源板待机电源和主板基本正常。红灯闪烁

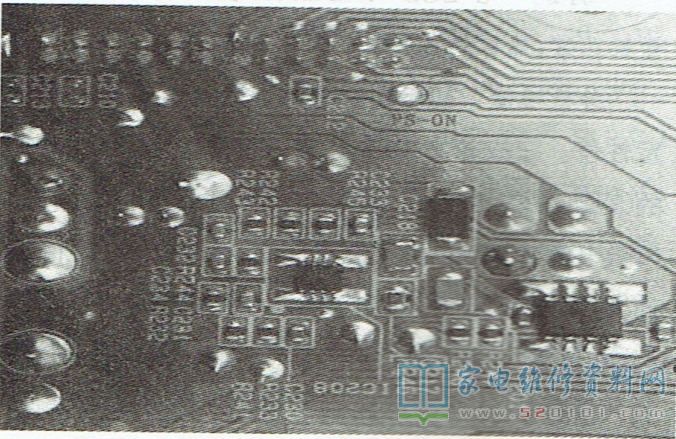

      接修一台夏普LCD-52X50A液晶彩电,故障表现为红灯亮,二次开机后电源板上的继电器连响2声,红灯熄灭,随后红灯闪烁2次,但电视机不开机。红灯亮,二次开机受控,判断电源板待机电源和主板基本正常。红灯闪烁2次,表示屏工作不正常,具体原因是TCON板12V供电、TCON板、LVDS线、液晶屏或者电源板不正常。二次开机后绿灯不亮,说明主板未检测到电源板OK信号,从而直接发出待机控制信号。单独检测电源板,测量BU+5V正常,短路BU+5V端和PS-ON端,如图1所示,上电后继电器吸合,UR+13V瞬间电压为8V,随后消失,同时PFC380V电压一直为300V,判断电源板(型号:RDENCA423WJQZ )异常,将其换新后故障排除。

夏普LCD-52X50A液晶电视红灯闪烁2次后不开机的维修 第1张
