夏普LCD-46GE51A液晶电视不定时自动重启关机的维修

2022-09-26 19:55:17  阅读 462 次 评论 0 条
摘要:

接修一台夏普LCD-46GE51A型液晶彩电,不定时启动,随后自动关机、重启。初步分析故障原因是电源板或主板不良。测待机电压5V正常,PFC电压约为380V。在故障出现时,5V待机电压消失,随后又恢复正常

      接修一台夏普LCD-46GE51A型液晶彩电,不定时启动,随后自动关机、重启。初步分析故障原因是电源板或主板不良。测待机电压5V正常,PFC电压约为380V。在故障出现时,5V待机电压消失,随后又恢复正常。断开原待机电源电路,外接一个5V电压连到待机电压输出端,电视正常,说明故障在待机电源电路中。

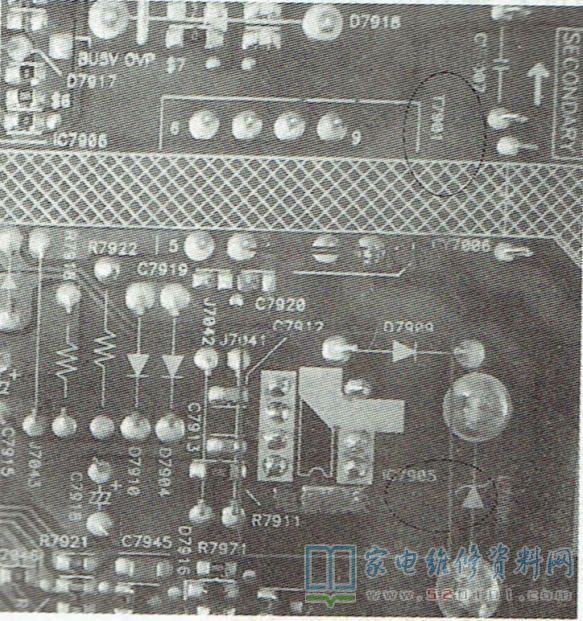

      该机待机电源电路由IC7905和变压器T7901及周围元件组成,如图1所示,输出5V为主板供电。根据故障现象,判断故障原因是待机电源个别元件不良,导致输出功率降低,从而出现启动关机故障;当主板停止工作后,由于5V负载减轻,待机5V电压又恢复到5V正常,从而又自动重启。试换IC7905后,故障排除。

夏普LCD-46GE51A液晶电视不定时自动重启关机的维修 第1张
