液晶COF边板NT39565H-C5253A飞线点位图

2023-02-14 05:05:21  阅读 198 次 评论 0 条
摘要:

COF型号NT39565H-C5253A的VGH、VGL、3.3V、GND、STV1、STV1(OUT)、STV1-R并联方式、STV2-R并联方式,CKV、0E1、0E2点位如下图所示。

   COF型号NT39565H-C5253A的VGH、VGL、3.3V、GND、STV1、STV1(OUT)、STV1-R并联方式、STV2-R并联方式,CKV、0E1、0E2点位如下图所示。

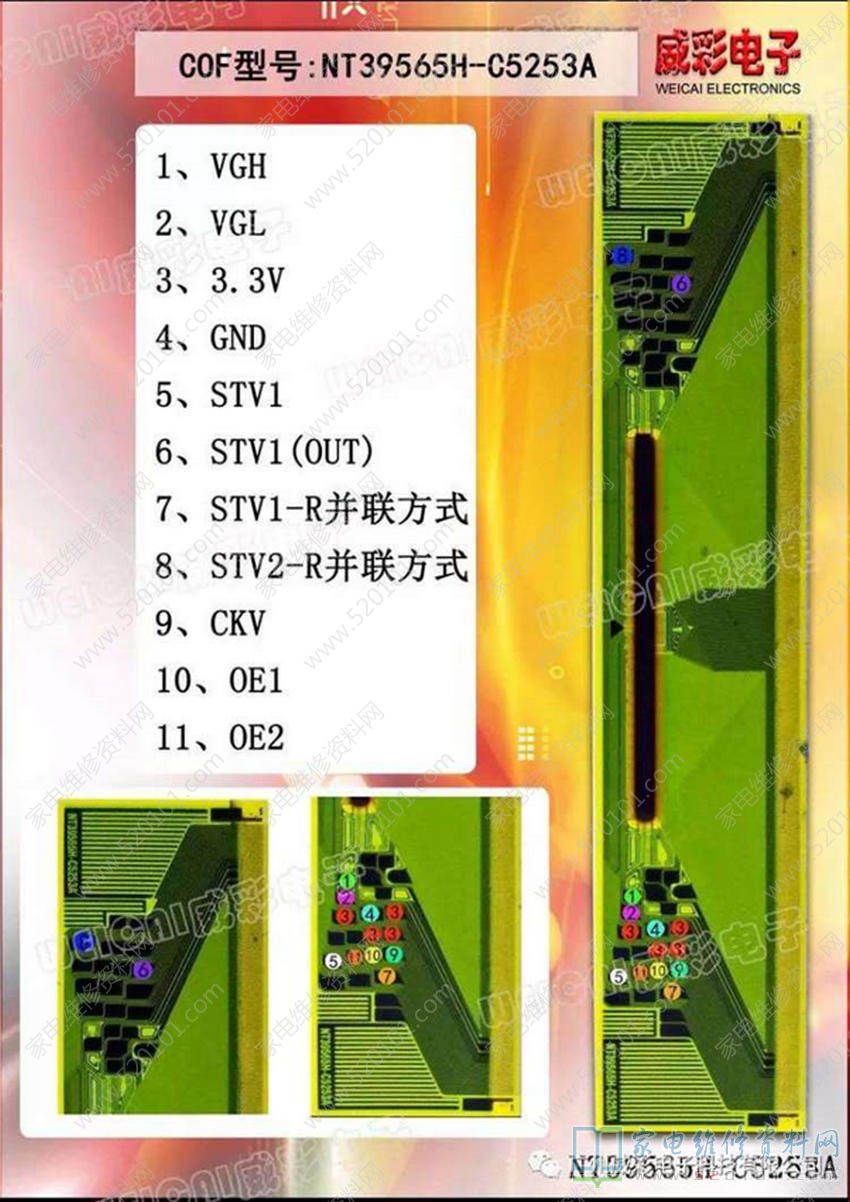

液晶COF边板NT39565H-C5253A飞线点位图 第1张
