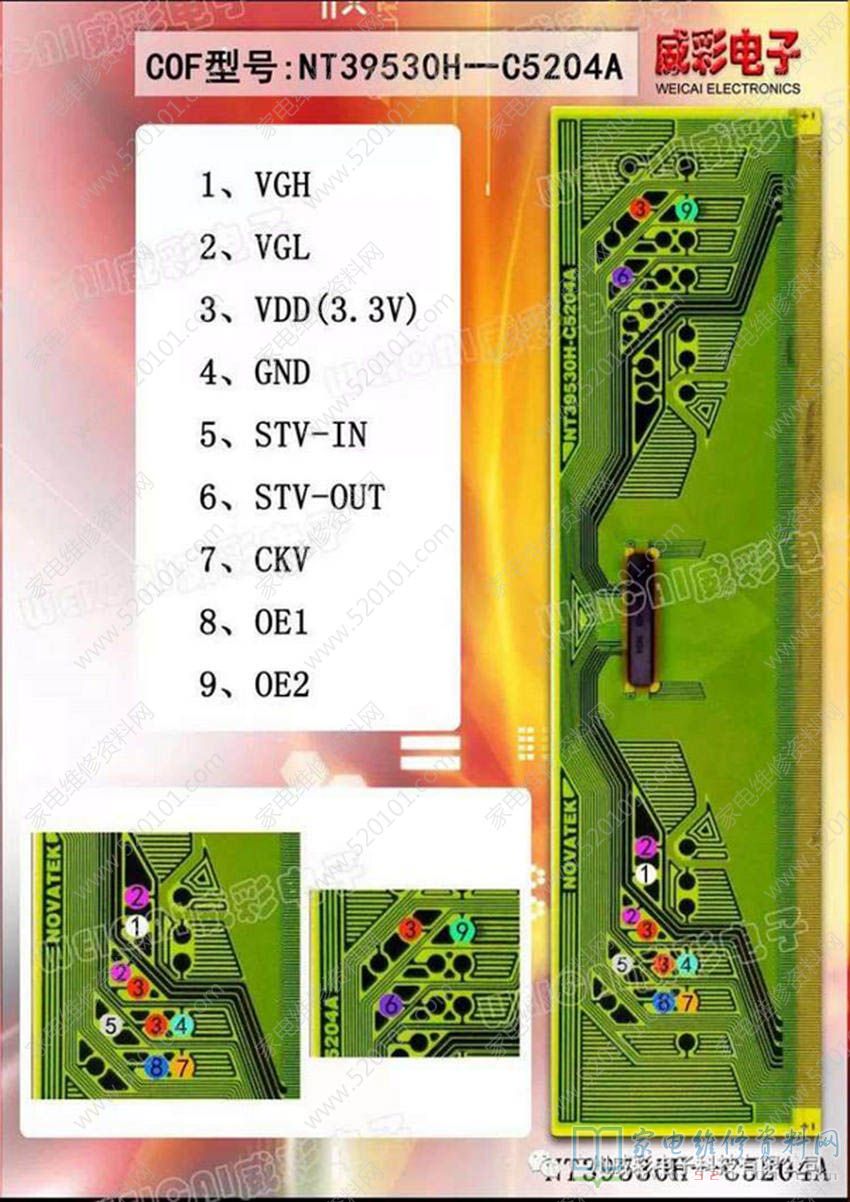

液晶COF边板NT39530H-C5204A飞线点位图 2023-02-12 22:03:32 阅读 324 次 评论 0 条 摘要: COF型号NT39530H-C5204A的VGH、VGL、VDD(3.3V)、GND、STV-IN、STV-OUT、CKV、0E1、0E2点位如下图所示。 COF型号NT39530H-C5204A的VGH、VGL、VDD(3.3V)、GND、STV-IN、STV-OUT、CKV、0E1、0E2点位如下图所示。 版权声明:本文为转载文章,版权归原作者所有,欢迎分享本文,转载请保留出处! 点赞 分享: PREVIOUS:液晶COF边板NT39530H-C5209A飞线点位图 NEXT:液晶COF边板MT3807VC飞线点位图 文章导航
