液晶COF边板NT39530H-C5209A飞线点位图

2023-02-12 22:00:04  阅读 140 次 评论 0 条
摘要:

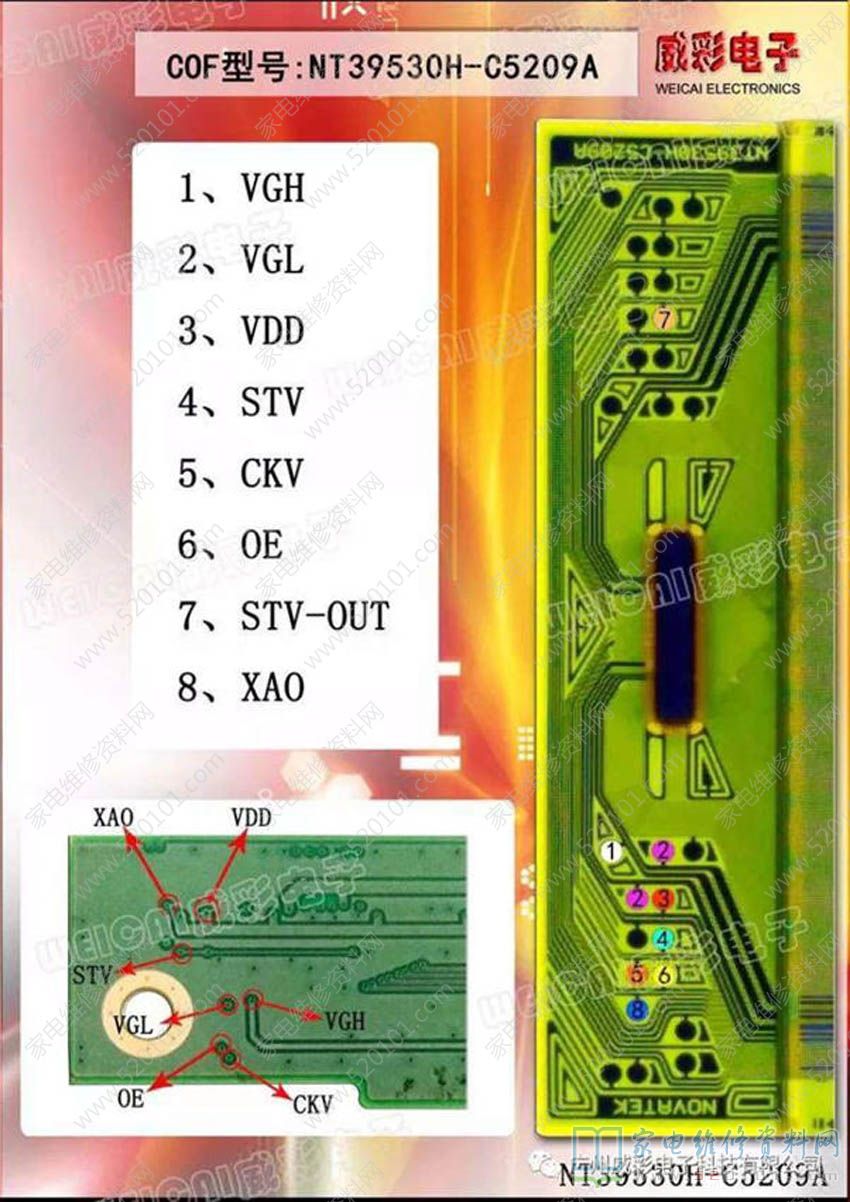

COF型号NT39530H-C5209A的VGH、VGL、VDD、GND、STV、CKV、0E、STV-OUT、XA0点位如下图所示。

       COF型号NT39530H-C5209A的VGH、VGL、VDD、GND、STV、CKV、0E、STV-OUT、XA0点位如下图所示。

液晶COF边板NT39530H-C5209A飞线点位图 第1张
