液晶COF边板NT39538H-1260A飞线点位图

2023-02-12 21:54:01  阅读 108 次 评论 0 条
摘要:

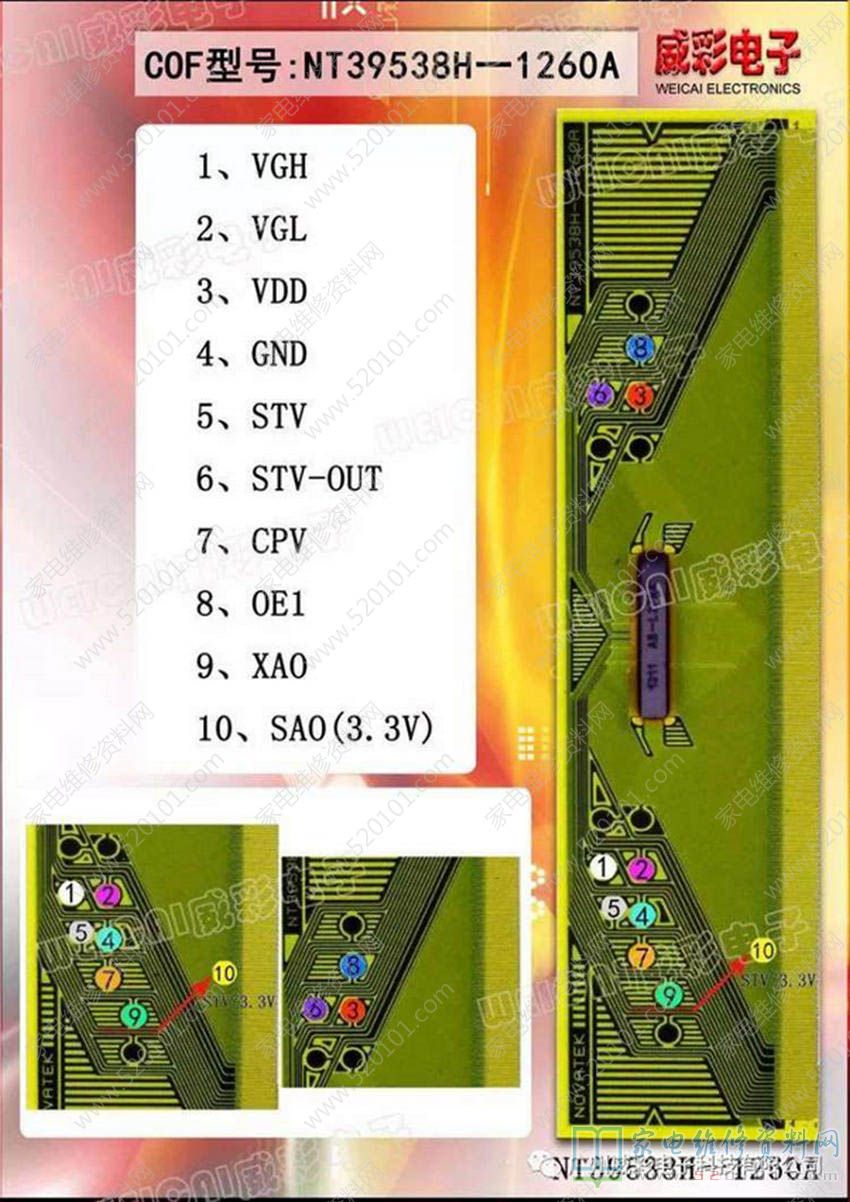

COF型号NT39538H-1260A的VGH、VGL、VDD、GND、STV、STV-OUT、CPV、XA0、SA0(3.3V)点位如下图所示。

     COF型号NT39538H-1260A的VGH、VGL、VDD、GND、STV、STV-OUT、CPV、XA0、SA0(3.3V)点位如下图所示。

液晶COF边板NT39538H-1260A飞线点位图 第1张
