液晶COF边板8656-LC530飞线点位图

2023-02-11 00:06:01  阅读 138 次 评论 0 条
摘要:

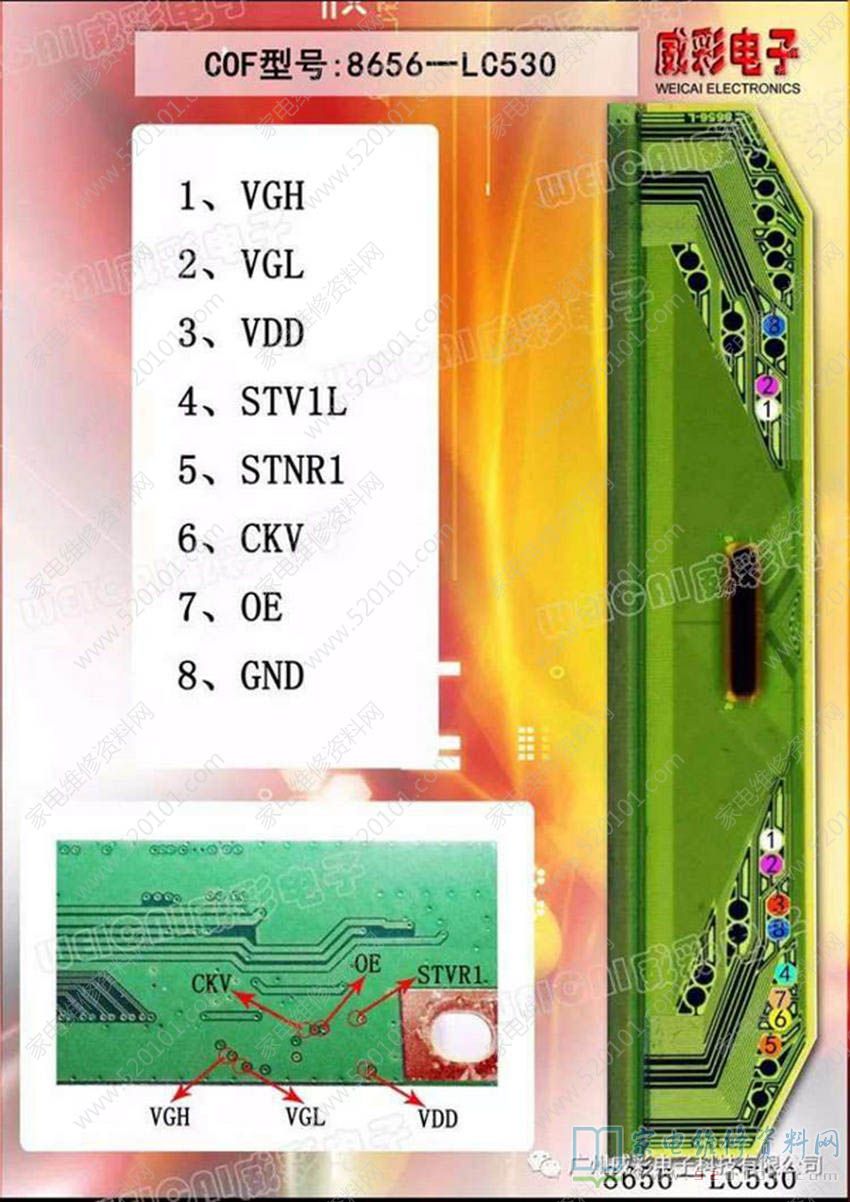

COF型号8656-LC530的VGH、VGL、VDD、STV1L、STNR1、CKV、0E、GND点位如下图所示。

     COF型号8656-LC530的VGH、VGL、VDD、STV1L、STNR1、CKV、0E、GND点位如下图所示。

液晶COF边板8656-LC530飞线点位图 第1张
