组装机采用TP.MS358.PB818主板开机三无的故障维修

2023-01-16 03:19:05  阅读 220 次 评论 0 条
摘要:

接修一台32英寸组装机液晶电视,主板TP.MS358.PB818,故障表现为通电三无,指示灯不亮。测主12V,背光17V供电正常,查到5V供电时发现只有2.2V,量对地输出不短路,于是外接5V电源插电开机

       接修一台32英寸组装机液晶电视,主板TP.MS358.PB818,故障表现为通电三无,指示灯不亮。测主12V,背光17V供电正常,查到5V供电时发现只有2.2V,量对地输出不短路,于是外接5V电源插电开机图像正常显示。拆一旧板5V电路外围相似的芯片代换还是2.2V依旧,对比旧板发现芯片6脚反馈电阻0欧变为100k,更换后5V正常并开机了。原芯片丝印为GN80代换芯片为0B=G0O两者相同,这个板子没图纸还真不好维修。

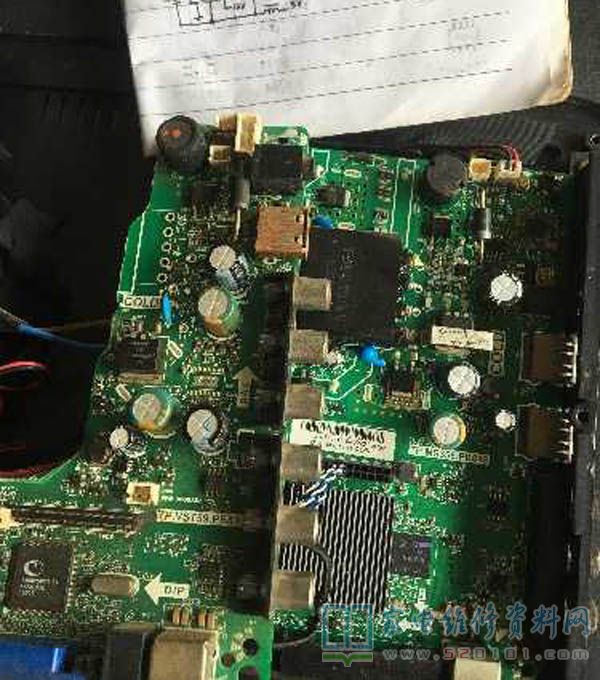

组装机采用TP.MS358.PB818主板开机三无的故障维修 第1张

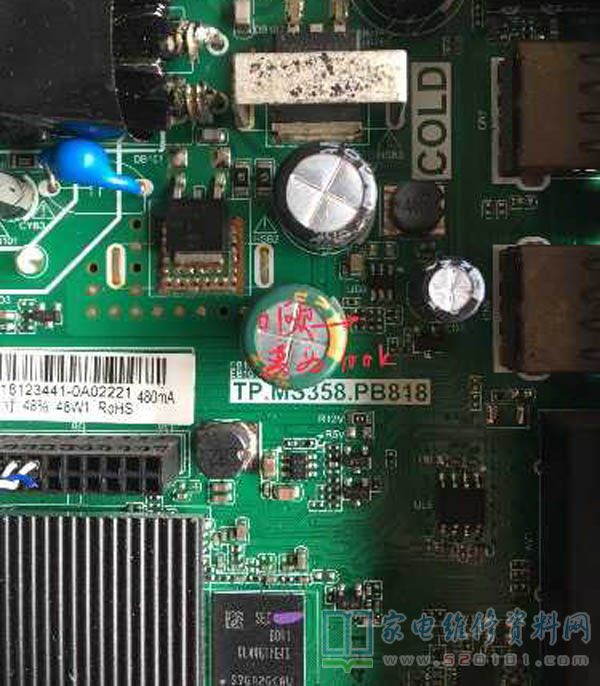

组装机采用TP.MS358.PB818主板开机三无的故障维修 第2张

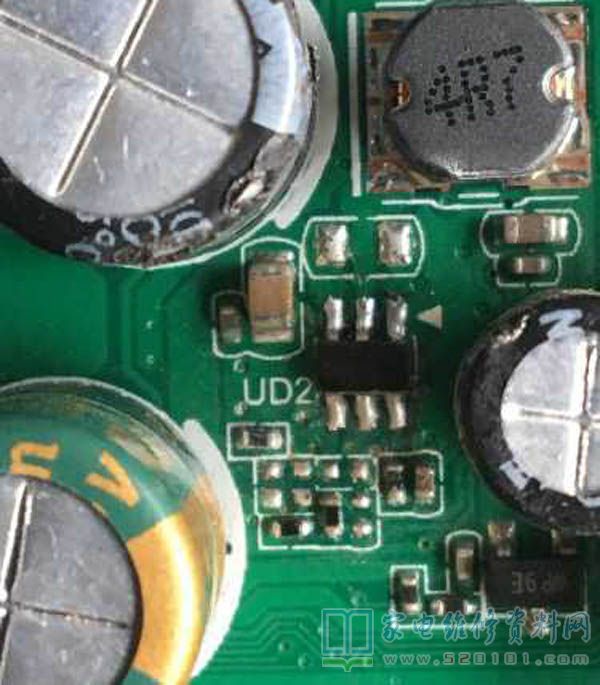

组装机采用TP.MS358.PB818主板开机三无的故障维修 第3张
