小米液晶采用TT4851B01-2-C-4逻辑板灰屏通病故障维修

2022-12-20 02:17:22  阅读 266 次 评论 0 条
摘要:

最近连续接修2台49寸小米电视,故障都是灰屏,测逻辑板保险F1开路,短接此保险,断开上屏的两排排线试机,发现VGH,VGL均无电压,怀疑逻辑板问题,网购一块试机,依然灰屏,测保险也是开路的,检查逻辑板电容

      最近连续接修2台49寸小米电视,故障都是灰屏,测逻辑板保险F1开路,短接此保险,断开上屏的两排排线试机,发现VGH,VGL均无电压,怀疑逻辑板问题,网购一块试机,依然灰屏,测保险也是开路的,检查逻辑板电容发现有两块是电容C41短路,一块C37短路,将其挑开后,VGH,VGL电压恢复,连接排线图声正常。这3块逻辑板均是这两颗电容短路引起,看来是通病。

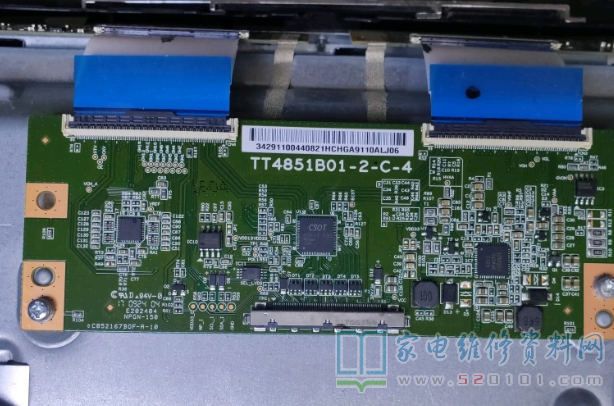

小米液晶采用TT4851B01-2-C-4逻辑板灰屏通病故障维修 第1张

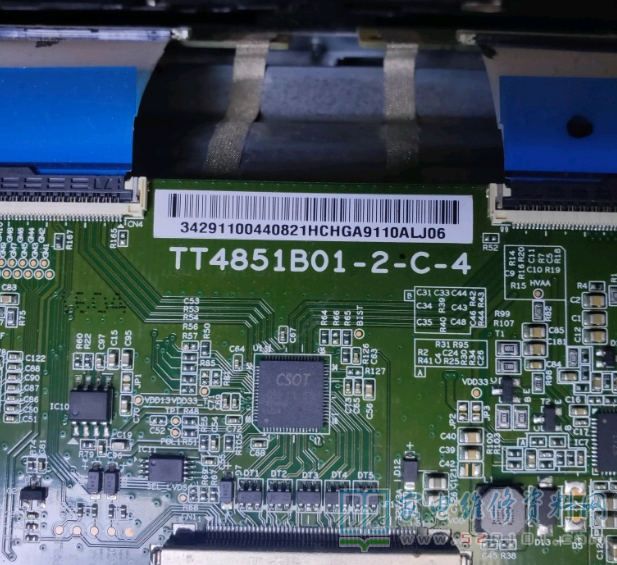

小米液晶采用TT4851B01-2-C-4逻辑板灰屏通病故障维修 第2张
