用刀割法修复杂牌55寸的LED液晶电视灰屏故障

2022-12-07 05:18:06  阅读 264 次 评论 0 条
摘要:

接修一台杂牌组装机55寸的LED液晶电视,客户说是有声无图,上电开机一看是灰屏,告知过几天才有时间修就一边放着了,前天休班拆开看到逻辑板与右边板一体的,上电开机量屏供电电压正常,测了下VGH无电压,折开左

      接修一台杂牌组装机55寸的LED液晶电视,客户说是有声无图,上电开机一看是灰屏,告知过几天才有时间修就一边放着了,前天休班拆开看到逻辑板与右边板一体的,上电开机量屏供电电压正常,测了下VGH无电压,折开左边板排线后开机右半屏正常,此时VGH25.7V,屏左边没看到有耳朵,关机测右VGH点对负极电阻0.83MΩ,左边板VGH对负极是无穷大,装上左边板排线后测两边VGH对负极都是4.5kΩ,各电容无漏电现象,在右半屏显示正常后装上左边板排线后全屏显示正常,右VGH只有20.03伏,左边只有8.088伏,电源管理芯片烫手,试着在往左边板排线几根线几根线的垫纸无效,后一想左右边连着阻值4.5K,断开阻值增大,就想在排线上割开VGH那条再在左边条另加VGH电压试试,割开后上好排线本想开机看下屏有什么反应,上电后一开机竟然全屏显示正常,芯片长时间开机温升正常,关机再开还是正常,右VGH点25.7V,VGL-5.442V左边只有7.363V,已试机两天每天六七个小时依然显示正常。

       最后有点不明白就是为什么左右连着VGH对负极只有4.5K和割开左VGH后左边也能正常,且左边VGH还只有7.363V也能显示正常,虚心请教各位师傅讲解一下。

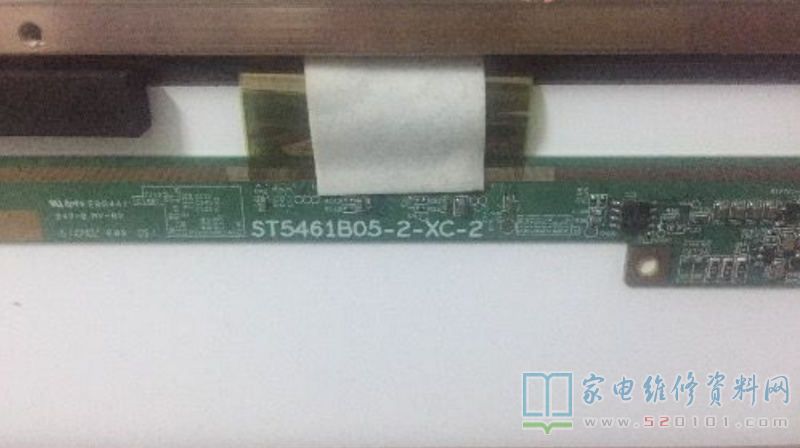

用刀割法修复杂牌55寸的LED液晶电视灰屏故障 第1张
