厦华LC-26HU25液晶电视黑屏的故障维修

2022-11-26 17:47:49  阅读 166 次 评论 0 条
摘要:

接修一台厦华LC-26HU25型液晶电视,黑屏。开盖,检查5V、12V、24V电压都正常。在开/待机时,测得高压板上开/关机信号电压在5V、0V间变化。对背光驱动芯片OZ964GN进行去保护处理后也是黑屏,

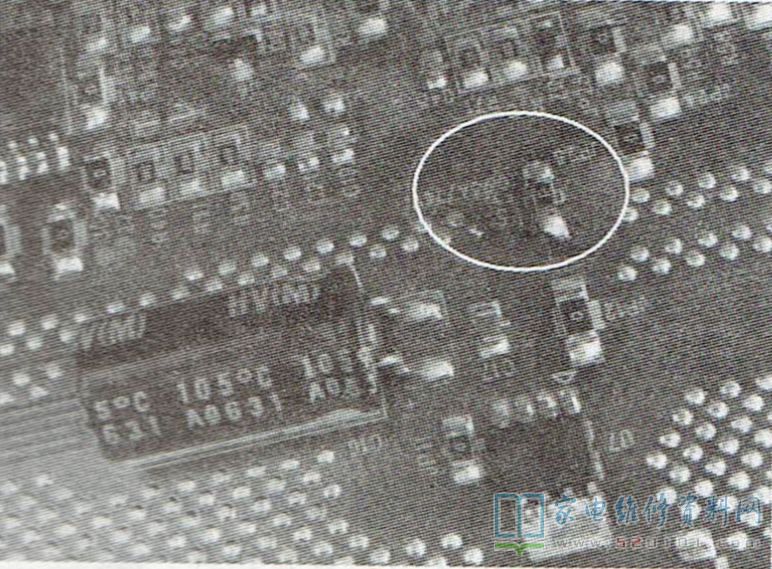

     接修一台厦华LC-26HU25型液晶电视,黑屏。开盖,检查5V、12V、24V电压都正常。在开/待机时,测得高压板上开/关机信号电压在5V、0V间变化。对背光驱动芯片OZ964GN进行去保护处理后也是黑屏,最后查出是贴片保险F4开路(丝印“15”),进一步检查F4的后级电路,无明显的短路现象,换上一只0Ω贴片电阻,如图1所示。通电试机,故障排除。

厦华LC-26HU25液晶电视黑屏的故障维修 第1张
