液晶电视逻辑板电路分析及故障检修

2022-10-25 18:43:28  阅读 374 次 评论 0 条
摘要:

早期的逻辑板一般是屏生产厂家提供,为了屏体正常包退包换,液晶电视生产厂家是不允许维修工程师对逻辑板进行维修的。随着液晶电视的迅速发展,液晶电视厂家只购买上游提供的液晶面板,其他如背光模组、逻辑板均自行生产

      早期的逻辑板一般是屏生产厂家提供,为了屏体正常包退包换,液晶电视生产厂家是不允许维修工程师对逻辑板进行维修的。随着液晶电视的迅速发展,液晶电视厂家只购买上游提供的液晶面板,其他如背光模组、逻辑板均自行生产,所以,液晶生产厂家已允许自己的专业维修工程师进行背光模组及逻辑板维修,以达到快速解决客户及用户问题的目的。事实上,由于逻辑板是液晶电视数字处理电路与液晶面板显示电路的桥梁,故障率是比较高的,且出现的故障现象往往与液晶面板产生的故障相似,而液晶面板的维修需要专业的高昂的维修设备进行,所以,为了准确判别故障部位并进行维修,维修逻辑板意义重大。逻辑板电路被称作TCON电路。

一、逻辑板的作用

      它是控制PANEL液晶面板时序动作的核心电路,控制扫描驱动电路何时启动,并将输入的数字视频信号(例如LVDS信号)转换成数据驱动电路所用的数据信号形式(例如mini-LVDS信号或RSDS信号),并传递到数据驱动电路(COF IC即液晶面板下端连接的电路),控制数据驱动电路适时开启。TCON电路就是液晶屏的图像驱动电路,液晶电视出现的一-些有别于CRT电视的特殊故障,如花屏、图像翻转、图像倒置、图像发白等都是TCON电路造成。

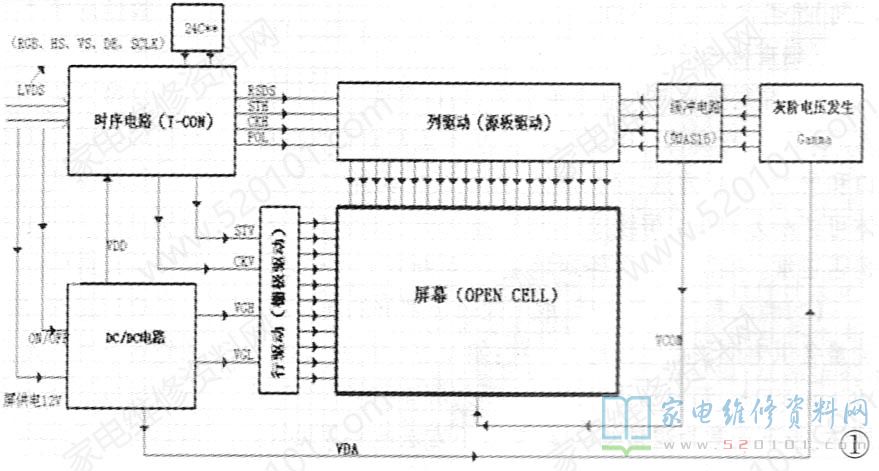

二、逻辑板的电路组成(见图)

液晶电视逻辑板电路分析及故障检修 第1张

1、时序电路:核心电路,控制扫描驱动的启动,并将数字LVDS视频信号转化为数据信号形式。

2、DC/DC电路:直流-直流电压转换电路,为逻辑板各单元电路提供工作电压。

3、行列驱动:控制液晶面板内的MOS管单元开启或关闭。

4、灰阶电压发生器:控制液晶面板内部液晶单元的翻转角度。

液晶电视逻辑板电路分析及故障检修 第2张

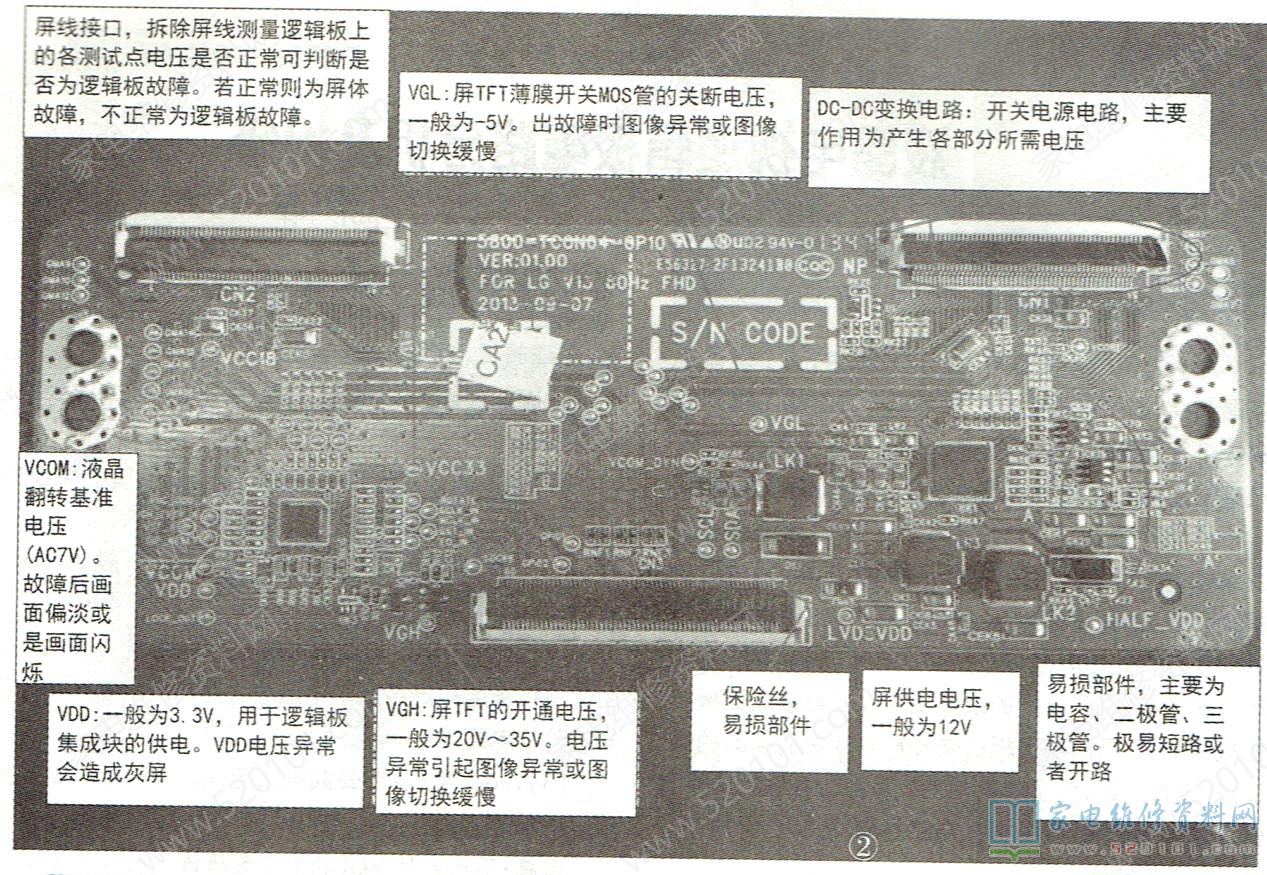

三、逻辑板实物图及主要供电的作用

1、逻辑板(TCON板)电压分析

       (1)VDD电压:一般为3.3V,用于T-CON板集成块的供电;

       (2)vGL电压:屏TFT薄膜开关MOS管的关断电压,一般为-5V;

       (3)VGH电压:屏TFT的开通电压,一般为20V~35V;

       (4)VDA电压:屏数据驱动电压,一般为14V~20V,由伽马校正电路产生灰阶电压,灰阶电压约有14路不同的阶梯电压;

       (5)Vcom电压:屏公共电极电压(伽马校正电压最大值的1/2)。

       注意:不同的屏VGL、VGH电压值不同。以上任一电压有问题都会出现相关的图像故障,属故障多发部

2、逻辑板的控制电压

      (1 )LVDS-SEL:LVDS格式识别脚即VESA/JEDIA格式控制脚。对应不同的屏该脚电平不一致,一般高电平时默认JEDIA,低电平时默认VESA,除三星屏外绝大部分默认VESA。

      (2)BIT-SEL屏BIT数控制,仅对高清屏而言。有些屏灰度等级用8BIT模式再现,也能工作在10BIT显示模式下,BIT-SEL就是用来控制屏的BIT数工作状态的。

四、逻辑板的检修思路

1、粗查检查步骤

      (1)外观检查看主要芯片、电源IC、滤波电容等易损元件是否存在烧黑或表面颜色异常。

      (2)测量各供电测试点是否存在短路阻值变小。

      (3)测各供电测试点电压是否正常(如电源供电Vec5V/12V;主芯片3.3V、2.5V、1.8V、1.2V 等;VAA电压14V;VGH电压20V~V;VGL电压-5V等)。

      (4)测IC信号线LVDS对地阻值DDR与主芯片之间数据交换是否有不良。

      (5)检查各连接线排插(屏线与逻辑板逻辑板与屏之间)是否存在接触不良。

2、细查检修流程

      (1)首先检测屏供电是否正常,确认是否有12v输入。若无,先检测保险电阻好坏,12V不正常查看屏线接口和屏线,判断方法:轻按屏线,如画面出现异常,则大体可判断为屏线或屏线接口问题,检测屏线或者板供电是否正常。确认12V是否对地短路,可断开FP1确定。

      (2)确认屏供电正常后,取下逻辑板到屏的连接线,测量各供电测试点电压是否正常:如VDD、VGH、VGL、VCom、VDA。若电压正常则可判断为屏体故障,需检测屏体若不正常为逻辑板故障,按以下方法检测逻辑板。

      (3)逻辑板检测:发现各供电测试点电压异常时,先测量大电容、三极管、二极管是否有短路或者开路问题,测量阻值是否有变小等现象。若无以上现象,-般是开关电源集成电路出现问题。

      (4)VDA电压异常检修:取下逻辑板到屏的连接线,若VDA恢复正常,一般是屏线和屏线接口有针脚短路导致。要判断PCB板VDA测试点对地电阻是否短路,可断开后面COF对应的电容,若测量VDA对地电阻恢复正常,则对应的电容漏电,若不正常,可确认屏体上COF驱动电路有故障,只能更换屏体了。若VDA仍不正常,则确认DC/DC电源电路有问题。

3、检修实例

      故障现象1:屏幕上出现很规则的竖条(有无信号均出现)。故障分析:根据故障现象,判断故障范围应是逻辑板到屏电路异常导致,包含软件及硬件。故障检修:为了准确判断软硬件的故障,仔细观察黑屏状态下屏幕的现象,一般有两种情况:一是黑屏时屏幕偏红或偏绿,属于逻辑板故障或屏线接触不良;二是黑屏时正常,属于主程序或屏参不对导致。经观察,此故障属于第一类。

      本着先易后难的检修原则,轻轻碰触屏线瞬间竖条消失,说明屏线接触不良或损坏,重新封胶固定一下屏线,屏幕恢复正常。老化一段时间后,屏幕再次出现竖条,说明屏线已损坏,重新换用一条新屏线,老化一天,未出现问题,故障排除。

      故障现象2:屏幕出现不规则暗影。故障分析:根据故障现象,判断故障范围应是逻辑板到屏异常导致。故障检修:首先检查逻辑板的TFT开通电压VGH,正常值为27V,实测10.2V,经检查为Q2性能不良导致,更换后,机器恢复正常。

      故障现象3:42E360E黑屏,伴音正常。故障分析:黑屏伴音正常,基本说明电源板供电正常,轻轻敲击屏,屏幕有漏光,说明屏背光供电正常,实测正常,由此判断故障重点在逻辑板电路。故障检修:首先测逻辑板(6870C-0469A)各关键点电压,实测逻辑板VGL为-4.92V,正常;再测VGH为0V,显然不正常,拔掉与屏的连接线,VGH电压仍为0V,看来故障出在逻辑板本身。检查逻辑板vGH电路,发现C124、C136(均为10uF电容)短路,换用两只新电容,再测VGH电压为27V,开机,恢复正常。

      故障现象4:满屏竖线,且变色。故障分析:根据故障现象,判断故障为逻辑板或COF异常导致。故障检修:因屏线变色,首先轻轻碰触屏线,屏幕无反应说明屏线接触良好。怀疑驱动板不良无法正常驱动TFT开关管,从而导致液晶单元翻转异常,检测驱动板VGL.VGH电压,发现VGH电压为0V,正常值约为27V ,顺查发现板有裂缝,铜箔断裂开路导致,重新连焊后,开机一切恢复正常。

      小结:通过实际维修,发现逻辑板的VGH、VGL电压故障率较高,尤其是VGH电压,所以请大家在检修此类故障时,要重点检查VGH电压是否正常,以便少走弯路。

      编者注:在实际维修中,图像异常的故障涉及的板件较多,主板、逻辑板及液晶屏均有可能。对逻辑板关键点电压进行测量,可有效地缩小故障范围,从而达到快速检修的目的。
