TCL L40S9液晶电视指示灯不亮不开机的故障维修

2022-12-26 20:39:28  阅读 242 次 评论 0 条
摘要:

接修一台TCL L40S9型液晶彩电,不开机,指示灯不亮,开机后发现C807(330P瓷片电容)炸裂,R859 0.47已炸黑。c807用容量为220pF/2kV的二只电容并联代换,R859用原规格电阻代换后,

      接修一台TCL L40S9型液晶彩电,不开机,指示灯不亮,开机后发现C807(330P瓷片电容)炸裂,R859 0.47已炸黑。c807用容量为220pF/2kV的二只电容并联代换,R859用原规格电阻代换后,用万用表检测,没有明显短路。装上保险后开机,电源指示灯不亮,电源无输出。拆下Q803,用万用表二极管挡检测,发现已击穿损坏,用10N60场效应管代换后试机,仍不开机。考虑到Q803损坏,猜测可能电源集成电路已连带损坏。再测U805( FA5571N )的⑥脚供电脚开机时无电压,断电,用万用表二极管挡在检测发现已短路,外围的元件没有短路,更换U805,仍不能开机。再检测二极管,发现D805 (18V)稳压管正反向阻值一样大,R870( 1k)阻值已增大至2k,R873( 47Ω)开路。全部换新后仍不开机。

      通电检查FA5571N的⑥脚电压7伏多,没有达到正常电压。于是把小电阻挨个测量。发现FA5571N⑤脚驱动信号到Q803场效应管控制极去的贴片电阻R849( 10Ω)的阻值为穷大,代换后开机,电压正常,图声正常。

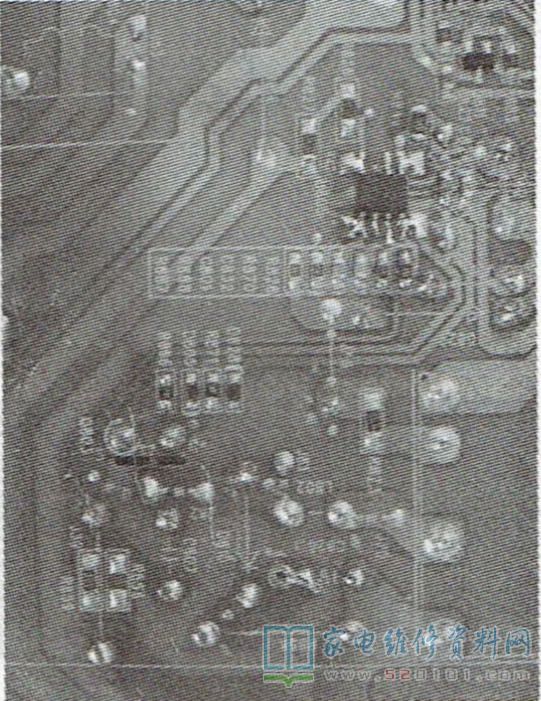

TCL L40S9液晶电视指示灯不亮不开机的故障维修 第1张
