TCL LCD32E液晶电视开机后无伴音的故障维修

2023-01-26 20:30:44  阅读 172 次 评论 0 条
摘要:

接修一台TCL LCD32E型液晶彩电,开机后无伴音。根据故障现象,首先通电测试功放U700的12V及3.3V供电,复位31脚及总线33、34脚电压均正常。从U300的88脚~91脚到功放的波形也正常,检查

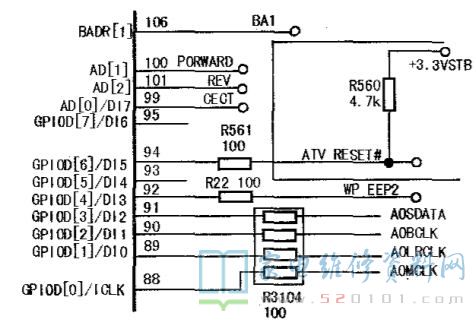

     接修一台TCL LCD32E型液晶彩电,开机后无伴音。根据故障现象,首先通电测试功放U700的12V及3.3V供电,复位31脚及总线33、34脚电压均正常。从U300的88脚~91脚到功放的波形也正常,检查静音控制电压正常。怀疑存储器U301数据有问题,将其更换后试机,仍无声。再次通电测量,发现89脚输出的信号到R3104后时有时无。用万用表测量R3104的阻值正常,测量对地阻值发现其值偏大。检查后发现,从U300的89脚到R3104处铜箔断裂,补焊修复后机器恢复正常,故障排除。相关电路见图1所示。

TCL LCD32E液晶电视开机后无伴音的故障维修 第1张
