TCL L32F11液晶电视不开机的故障维修

2023-01-05 19:08:46  阅读 162 次 评论 0 条
摘要:

接修一台TCL L32F11液晶电视,故障表现为不开机,打开机壳清理灰尘,发现电源板电压输出滤波电容都不同程度地鼓包,更换4只1000uF/35V电容后上电,仍然不能开机;测量3.3VSTB电压正常,P_

       接修一台TCL L32F11液晶电视,故障表现为不开机,打开机壳清理灰尘,发现电源板电压输出滤波电容都不同程度地鼓包,更换4只1000uF/35V电容后上电,仍然不能开机;测量3.3VSTB电压正常,P_ON/OFF没有电压,说明主板没有输出开机信号。为确定是电源板故障还是主板故障,强制开机,电源板有12V、24V输出,说明电源板是好的,接下来检查主板各路供电。

TCL L32F11液晶电视不开机的故障维修 第1张

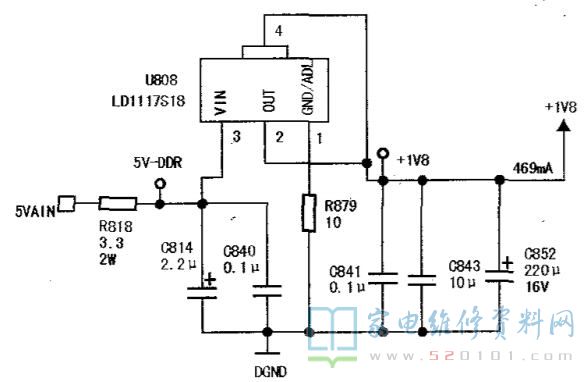

      该机属于TCL MS48机芯,从TCL网站下载该机主板图纸,测主板3.3V输入电压正常,主芯片1.8V供电为0V,查主芯片1.8V降压电路(这部分电路如图1所示),输入3.3V正常(本机输入为3.3V, 图纸有误),输出为0V。查②脚输出端对地电阻为0Ω,逐个拆下C841、C848、C852检查,发现C841击穿短路,将其更换后开机,机器恢复正常。

      维修小结:在维修CRT彩电的时候,电容短路的很少,而在近年的液晶彩电检修中,贴片电容时有损坏。
