TCL L42F19F液晶电视二次无法开机的故障维修

2022-12-27 19:20:06  阅读 224 次 评论 0 条
摘要:

接修一台 TCL-I42F19F型液晶彩电,上电后待机灯亮,按开/待机键后灯灭,但不能二次开机。拆机检查,待机电源由U801(FSQ510)为主组成,且5V待机电压正常。遥控开机瞬间,12V、24V输出端

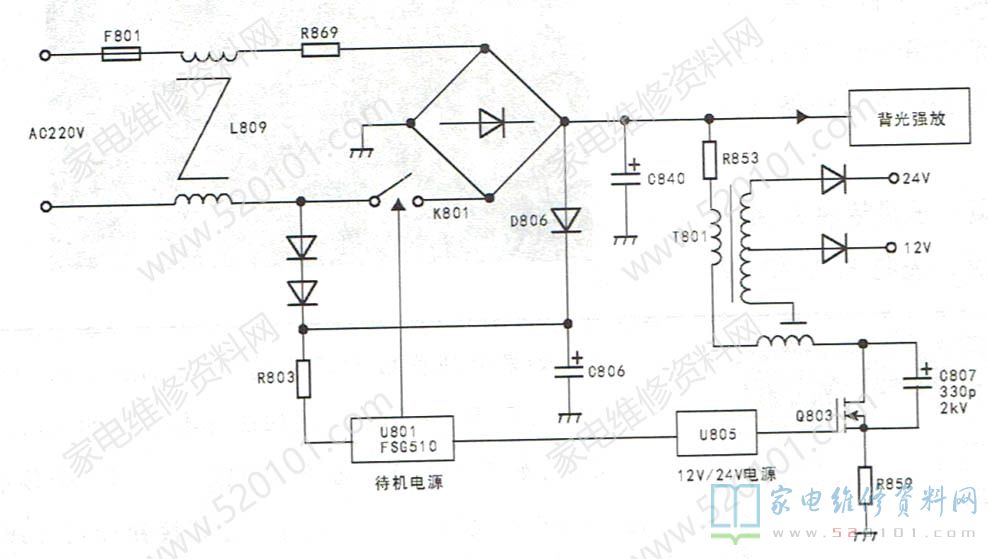

      接修一台 TCL-I42F19F型液晶彩电,上电后待机灯亮,按开/待机键后灯灭,但不能二次开机。拆机检查,待机电源由U801(FSQ510)为主组成,且5V待机电压正常。遥控开机瞬间,12V、24V输出端无输出电压,判断待机电源及CPU控制系统基本正常,怀疑主电源电路存在故障。用万用表Rx100挡在路测得滤波电容C840两端阻值约2kΩ,且无充放电过程,不太正常;检查背光驱动电路,基本正常。在路检测大功率场效应管Q801、Q802和Q803,发现Q803(K6A65D)的D、S极反向阻值均约为2kΩ,焊下Q803单独检测,正常。Q803的D、S极间并接有滤波电容C807,如图1所示,实测其已漏电。更换C807,上电开机,故障排除。

TCL L42F19F液晶电视二次无法开机的故障维修 第1张
