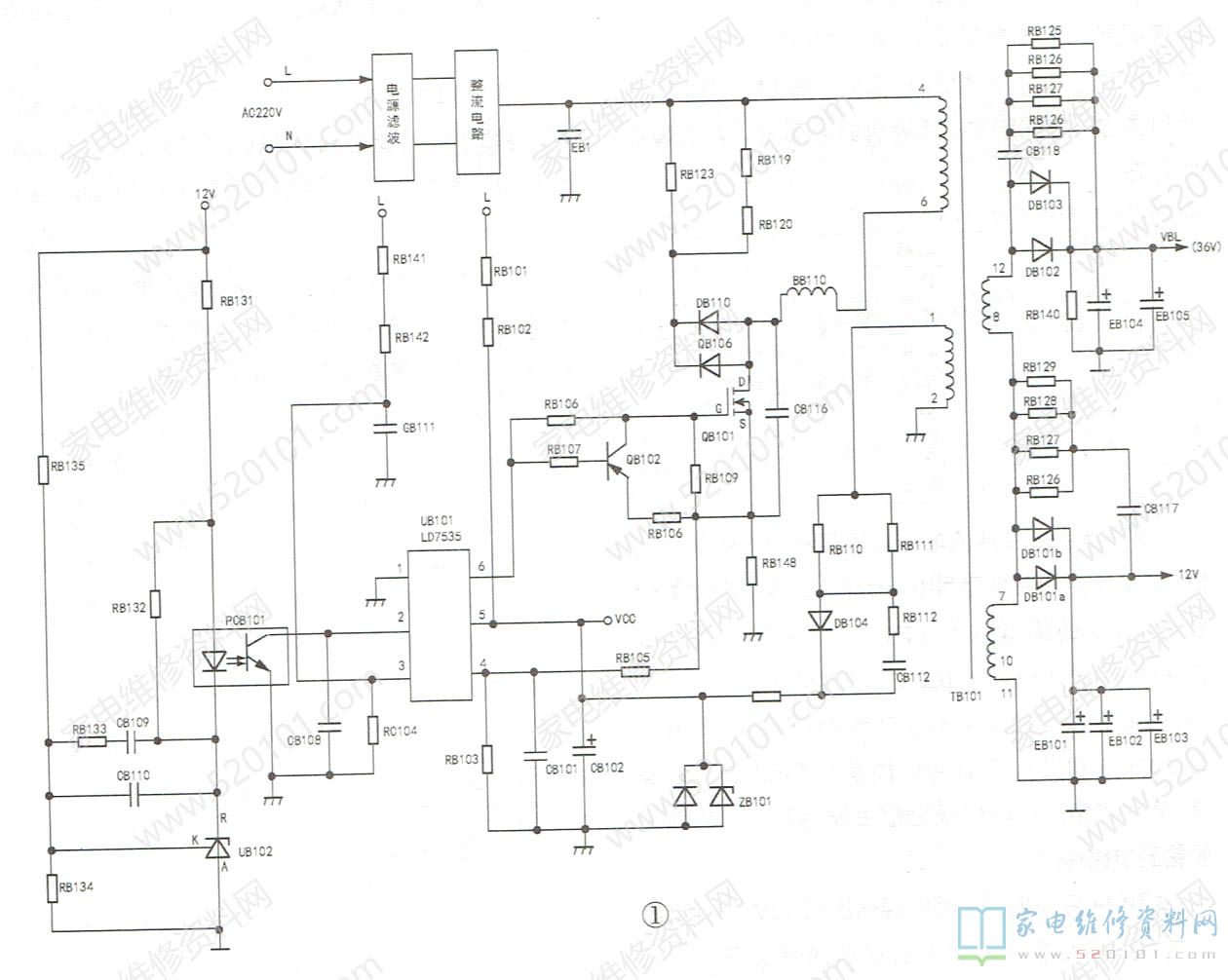

接修一台乐华LED32C370液晶电视，故障表现为雷击后三无。该机采用三合一主板，即将开关电源、电路、主板和背光驱动电路合做在一块板上。检查保险没断，但没有12V和VBL电压输出，判断开关电源电路有问题。相关电路如图1所示。
整流后的300V电压，一路经变压器TB101初级④-⑥绕组加至开关管QB101的D极，另一路经RB101、RB102、CB102给UB101(LD7535 )的⑤脚供电，UB101启动工作，⑥脚输出脉宽调制信号加到QB101的G极，QB101导通。TB101的①-②绕组输出的电压经RB110、RB111降压、DB104整流、CB102滤波、ZB101稳压后，给UB101的⑤脚提供一个稳定的供电电压，即电路正常工作后，UB101工作电压不再由启动电路提供，而是由TB101的①~②绕组提供。
当UB101获得正常工作电压后，UB101的⑥脚输出值为高电平100Hz~500KHz的PWM信号，当其为高电平时，QB101导通，TB101初级储存能量;其为低电平时，QB101截止，TB101释放能量，于是在TB101的次级绕组中产生感应电压。
TB101次级⑧-12绕组产生的感应电压，经DB102、DB103整流和EB104、EB105滤波后，输出36V直流电压VBL ;TB101的次级⑦-11绕组产生的感应电压，经DB101a、DB101b整流和EB101~EB103滤波后，输出12V直流电压。

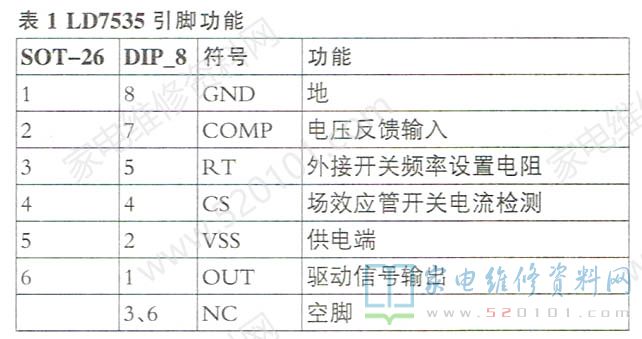

稳压控制电路由RB132~RB135、UB102与光耦PCB101等组成，采样电压加至UB102的R端，如果输出的12V电压升高，UB102的R端电位升高，则UB102的K端电压下降，流过发光二极管的电流增大，即发光二极管亮度增强，PCB101内部三极管导通程度加深，UB101的②脚电位变低，UB101⑥脚输出的PWM占空比变低，则输出电压降低，从而达到稳压的目的。当输出的12V电压降低时，其稳压控制过程与上述相反。加电检查，整流桥输出电压为320V左右，正常。测量UB101各脚电压，除⑥脚有6V电压外，其他脚电压都是0V。断电后测量QB102、QB101、ZB101及DB104均正常，判断UB101损坏。查LD7535资料，发现该芯片有⑥脚和⑧脚两脚封装形式，其引脚功能见表1。
焊接好后开机，开关电源输出的12V、36V电压正常，断电后在未对大电容放电的情况下，焊接QB101，导致QB101、QB102、UB101、R8106~R8108及场效应管PCB101全部烧坏。将上述损坏件全部换新后(QB102用A1013代替，R106 ， 68Ω;RB107、100Ω2;RB108，620Ω)，上电后测得12V电压为5V，VBL电压为16V。调整RB134与R135的阻值，始终调不到正常值。这时想起有资料介绍T431有两种，区别在后缀续号。现用的是T431Z1，换上T431A后12V电压为16V，此时还没来得及测量另一组电压，发现12V滤波电容冒烟，立即关机，为防止电压高烧坏后面负载。断开后面负载，用两只60W/36V灯泡做假负载，单独修电源。将发光二极管偏置电阻RB132调整为20kΩ后，输出电压正常。微型元件已损坏，由于购不到此元件，加之此元件的输出电压不受控，开始用LM7805代替(加散热片)，5V电压正常，指示灯也亮，但散热片发热厉害，且5V电压慢慢降低，后用LM2576代替，并加散热片，有了正常的5V电压。

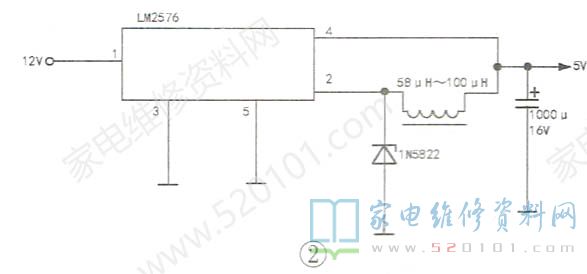

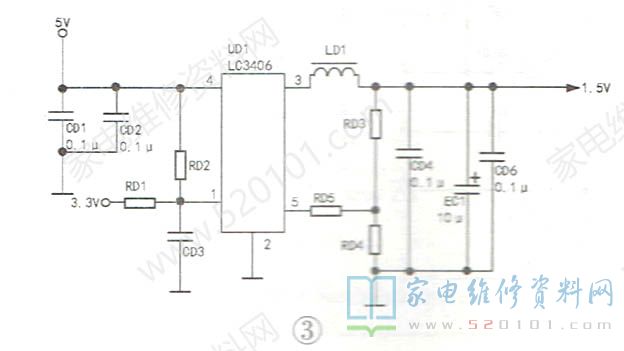

加装的LM2576稳压电路如图2所示，接好线后将该电路小板用胶固定在主板空白处，上电试机，5V电压正常，黑屏。进一步检查，发现UD1(LC3406 )无1.5V电压输出，判断此集成块坏，电路如图3所示。
由于UD1输出电压受控，又是微型元件，本地市场买不到，只好邮购同型号IC更换后，故障排除。
提示:1在电压交换电路中，对于非受控IC可找同类型集成块代替;若是受控电压变换IC，须用原型号代换。2.检修开关电源时，若断电后需对元件进行测量或焊接操作，在操作前一定要将大电容储存的电荷放掉，否则易造成元件损坏。
