TCL L55E5690A-3D液晶电视HDMI状态无图像的维修

2022-12-16 19:49:19  阅读 228 次 评论 0 条
摘要:

接修一台TCL L55E5690A-3D液晶彩电(机芯:MS901K),HDMI状态无图像。试机两路HDMI均无图像,确定是主板问题,重点检测HDMI切换块U403(SI9687)。测得该IC的总线输入电

       接修一台TCL L55E5690A-3D液晶彩电(机芯:MS901K),HDMI状态无图像。试机两路HDMI均无图像,确定是主板问题,重点检测HDMI切换块U403(SI9687)。测得该IC的总线输入电阻R454、R458处电压分别为1.6V、1.1V,正常值均为3V,初步判断U403异常。本着先软件后硬件原则,先试着升级软件至最新版本,发现开机时屏显“智能系统启动中”便死机。更换U403后,总线电压恢复正常,故障排除。

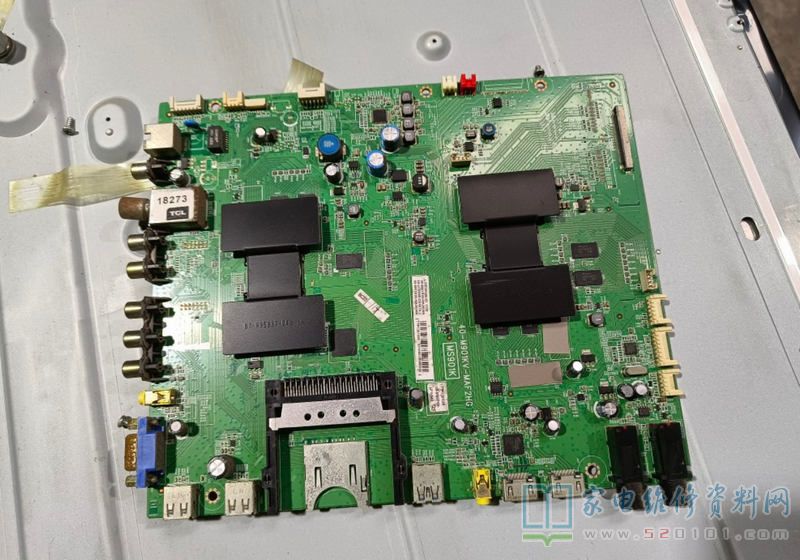

TCL L55E5690A-3D液晶电视HDMI状态无图像的维修 第1张

TCL L55E5690A-3D液晶电视HDMI状态无图像的维修 第2张
