利用开机打印信息修复TCL C32F220液晶电视无法开机故障

2022-12-10 19:54:27  阅读 482 次 评论 0 条
摘要:

接修一台TCL C32F220型液晶电视(MS181机芯),开机困难,原来偶尔可以开机,现在始终无法开机。开盖检测,电源板输出电压正常。检测主板上的U2 (5V-3.3V)输出电压正常,U3输出电压为1.

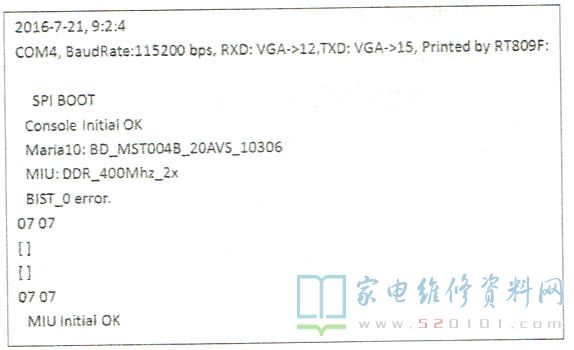

      接修一台TCL C32F220型液晶电视(MS181机芯),开机困难,原来偶尔可以开机,现在始终无法开机。开盖检测,电源板输出电压正常。检测主板上的U2 (5V-3.3V)输出电压正常,U3输出电压为1.2V左右,基本正常。为快速判断故障部位,决定用RT809F编程器查看开机打印信息。连接好电视机、编程器和电脑后,测试了一下可以自动识别。点击软件的串口打印然后接通电视机电源,这时电脑显示如图1所示,第七行显示"BIST-0 error" ,提示DDR检测失败。

       究其原因:DDR块虚焊,排阻或过孔不正常,或者DDR损坏或供电不正常。查看图纸,发现稳压块U3的输出应该是2.6V,不是1.2V。接着往前查,U3的输入电压在3V左右。U3的供电是5V经D42(1N4001 )降压而来的。经检测D42正极电压为5V,负极电压为3.2V左右,判定D42性能不良。换上1N5399后开机,故障排除。此时测得U3的输入、输出电压分别是4.3V和2.6V。正常后的开机打印信息第七行显示"BIST_0 PASS"。

利用开机打印信息修复TCL C32F220液晶电视无法开机故障 第1张
