TCL L37E5200BE液晶电视PFC电路故障维修

2022-12-02 18:26:43  阅读 186 次 评论 0 条
摘要:

接修一台TCL L37E5200BE型液晶电视,上电后电源指示灯亮,按下“待机”键,电源指示灯闪烁几下后常亮,不开机。拆开检查,测得电源板输出的3.3V待机电压正常。按下“待机”键后,电源板的+24V输出

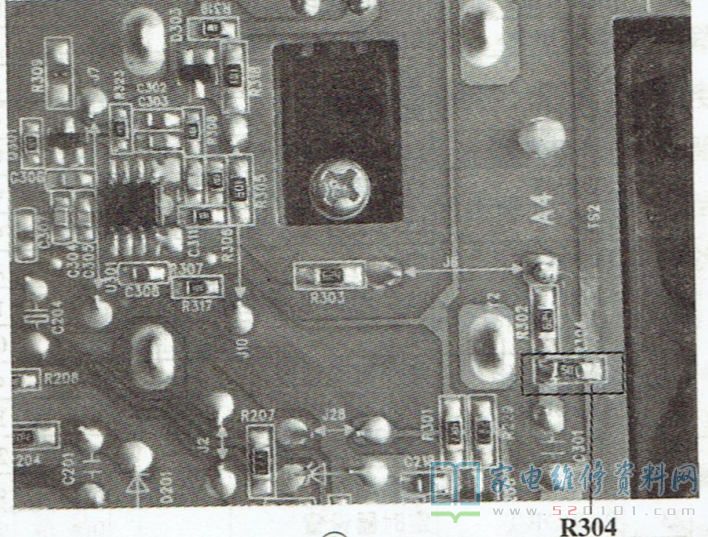

      接修一台TCL L37E5200BE型液晶电视,上电后电源指示灯亮,按下“待机”键,电源指示灯闪烁几下后常亮,不开机。拆开检查,测得电源板输出的3.3V待机电压正常。按下“待机”键后,电源板的+24V输出电压仅为12V,且时有时无,PFC电压滤波电容CE2、CE3(47pF/450V)两端电压为310V,说明PFC电路未工作。取下电源板,检测PFC电路,发现二极管D301(MCR460)内阻略大,换用RGP30J型二极管后,在3.3V和P_ON端接一只1kΩ电阻以强制开机,在24V输出端接一只直流24V灯泡作假负载,通电后灯泡亮,且用万用表测得24V电压正常,试机,指示灯亮,按下待机键,指示灯闪烁几下后熄灭,背光一闪即灭。输入视频信号,伴音正常。此时测得PFC电压为310V,说明PFC电路依旧未工作。重点检测PFC电路,发现电压检测电阻R304( 1MΩ )的阻值已降至500kΩ。该电阻的位置如图1所示。找到同阻值的贴片电阻换上试机,PFC电压为380V (正常),故障排除。

TCL L37E5200BE液晶电视PFC电路故障维修 第1张
