TCL L24E09液晶电视开机灰屏有声音的故障维修

2022-11-26 18:50:38  阅读 190 次 评论 0 条
摘要:

接修一台TCL L24E09型液晶电视,开机灰屏,伴音及操作均正常。据故障现象分析,电源及背光部分工作正常,问题可能出在屏或者逻辑板上。拆机后通电,检查主板LVDS输出端,测其屏供电5V及信号电压均正常,

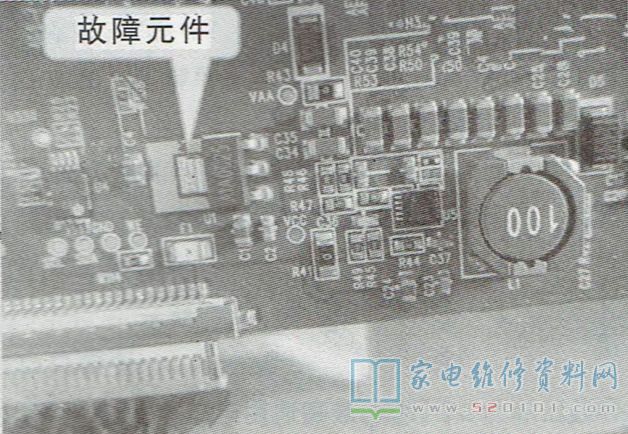

       接修一台TCL L24E09型液晶电视,开机灰屏,伴音及操作均正常。据故障现象分析,电源及背光部分工作正常,问题可能出在屏或者逻辑板上。拆机后通电,检查主板LVDS输出端,测其屏供电5V及信号电压均正常,说明主板应该工作正常,基本确定故障在屏组件上(该机逻辑板与屏是一体的)。拆开屏组件的防尘胶片,发现该机逻辑板型号为M236H1-L01-X+GO通电,测得PANEL VCC为5.28V,VAA为13V,低压差稳压块(LDO) U1(A1AOC25)输入脚电压为5.28V,但输出脚电压却为0.56V,如图1所示。

TCL L24E09液晶电视开机灰屏有声音的故障维修 第1张

       断电,测试U1输出端对地电阻并没有短路现象,说明LVDS信号接收和时序控制CM2713A应该正常,判定U1损坏。测试发现U1的输出端和V33V直通,由此判定U1是输出3.3V的LDO。用1117-33代换后试机,故障排除。
