TCL L32S3211液晶电视黑屏无图像但有声音的维修

2022-11-26 03:54:33  阅读 334 次 评论 0 条
摘要:

接修一台客户送来的TCL32寸液晶电视,报故障为有声音没有图像,红灯亮,按键开关机正常,遥控器用户没有拿来,只好用按键操作开机和关机。根据用户的描述,第一感觉就是背光坏了,于是和用户说好维修的大概价格,检

      接修一台客户送来的TCL32寸液晶电视,报故障为有声音没有图像,红灯亮,按键开关机正常,遥控器用户没有拿来,只好用按键操作开机和关机。 根据用户的描述,第一感觉就是背光坏了,于是和用户说好维修的大概价格,检测出故障后,不修的话需要付50元的检测服务费用,修电路板的话,32寸的200元起修板,小零件可以包括在内,大件和贵重的元件另算,如果需要开屏维修和维修或更换背光灯条的话,按照行情10元一寸的工钱来算,32寸320元,最低300元接受。

      客户大概的听了报价后,就说如果太贵了的话就不修了,我说可以,但是要支付50元的检测费用,用户同意, 放下机器后,用户走了。

      用户走后,开始拆机维修,拆机后,检测电源板的各组电源压,此时的12V电压为,11.2V,24V电压为26V。 很显然电源的电压不正常,12V偏低,24V偏高。   此时怀疑12V的电源电路有电流过大的现象或滤波电容漏电的情况,拉低了12V的电压,造成了开关电源提高工作的震荡频率,以克服12V电源负载过重带来的电压降,造成了24V电路的电压过高。  于是断电检查,12V和24V的电路和负载情况,为了方便维修,单独将电源板拆了下来,此机的电源板是12V和24V输出的,由12V电压为稳压源,24V为辅助稳压,用12V电压控制24V电压的开,关给背光部分供电,12V的电源给主板部分和功放部分供电,12V经过DC-DC转换电路后得到5V电压,5V电压供给USB接口和主板的3.3V,2.5V,1.8V,1.2V等1117稳压器做输入电源用,还有屏供电也是12V电压。 此时的12V电压就是除了背光以外,整机小信号处理和屏的供电,负载比较重。
      由于一开始对此机型电源的保护机制不是很熟悉,走了很多弯路,其中代换过12V滤波电容,单独用12V串联4.7K电阻后短接P-ON脚开机脚,强制启动过24V电源,单独强制启动后的电源输出电压是11.89V-11.92V之间,24V电压在24.05V,此时单独测量电源,看着测得的电压数据,电源板又是正常了,但是把强制启动的12V与P-ON脚断开后,再次装回到机器中后,连接好各个接线后,再次通电开机测量电源的各组电压和视和原来差不多,只不过更换12V的滤波电容后,12V电压有所上升,到11.5V-11.8V之间,24V电压从26V回落的24.5V左右还是有点偏高,此时一个规律就出了,当12V电压上升到正常的时候,24V电压,就会下降到正常状态,相反12V电压下降的时候,24V电压就会随之反向的升高。
      此时再次测试,主板的各组电压和屏的电压,主板电压5V,3.3V,2.5V,1.8V,1.2V,均正常,主芯片也工作了,可以正常的开关机,只有功放和屏的供电不正常,都是11.8V和电源板的电压一样。  背光的        24V供电部分是24.5V上下,有点偏高。 由于背光的恒流板是独立的和电源板是分离的,尝试过强制开背光由于只有BL-ON电压输入,没有DIM电压亮度输入,所以没有成功。 但是在主板正常的开机的时候,主板输出的背光开启信号BL-ON和DIM亮度调节信号的电压都已经送出到了恒流板上的相应引脚,24V供电也送入了恒流板供电部分,灯条的输出接口电压始终是24V-26V之间。  而且逻辑板的12V供电也到位了,此时为11.8V上下,比正常的12V略低些。
       在陷入了维修的困境中后,突然回想到会不会是因为24V的负载的空载或灯条负载部分损坏,恒流板保护了,造成的电源电压也出现了保护性的异常现象。
       此时想起做个试验,用外接灯条来代替机器灯条,用本机的恒流板点亮,我外挂的好的灯条,以便测试一下恒流板的好坏和灯条的好坏,顺便看看电源板的电压,是否能在24V电路带负载的情况下恢复正常的供电状态。
       于是关机断电后,接好恒流板的外挂灯条后,通电开机,此时由于恒流板是有负载的,灯条也是正常的,主板正常开机后,背光灯条顺利点亮了。
       此时再去测试电源的输出电压,发现已经恢复正常了,12V输出12.05v,24V输出24V,至此终于明白了,为什么电源电压会异常的原因。
       此时已经明确电源板,主板,恒流板,和屏,逻辑板都是好的,故障就是最初自己判断的背光灯条坏了,此时已经耗费了一下午的时间了,到了晚上的时候,准备拆屏维修灯条之前,特意的给用户打电话征求了一下用户的意见和维修意愿,第一次电话接通后,告知修屏需要最低300元,用户一听有些贵,就告诉我不修了,我说行,我恢复原样后,收取50元检测费用即可。
       就在刚挂电话不久,5分钟左右,刚准备把电视装回去的时候,用户又给我来电话了,告诉我修吧,300元能修好也行,我说可以修好的,用户同意了,挂掉电话后,小心的拆开开屏幕,重点检测灯条,把屏幕分解后,看到灯条是没有透镜的小灯珠,而且有一个明显的烧黑了,灯条一共是7条,再把烧黑灯珠的那条去掉后,将其余的重新连接好恒流板后,将去掉的那组插座直接短接后,将电源板,主板,和恒流板,连接好,开机测试背光灯条,看看损坏情况,测试后发现,只有一条灯条没有问题,都可以点亮,其他的有不同程度的虚焊和损坏现象,由于过年前,快递都放假了,手里有没有这种配套的灯条,客户又催的急,看来只好选择维修灯条了,有新的灯珠把坏的灯珠代换掉,将虚焊的灯珠重新加焊,经过反复测试确定正常后,重新将可用的灯条重新的调整位置,以便保证可用正常的均光。

       测试结束后,组装好机器后,继续的老化试机,经过反复长时间的试机和多次的开关机试验,机器没有问题,维修结束。

测试损坏的灯条

TCL L32S3211液晶电视黑屏无图像但有声音的维修 第1张

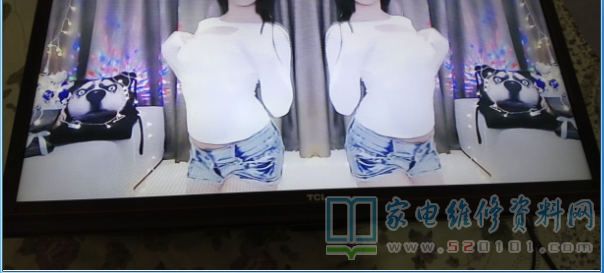

机器修好后试机

TCL L32S3211液晶电视黑屏无图像但有声音的维修 第2张

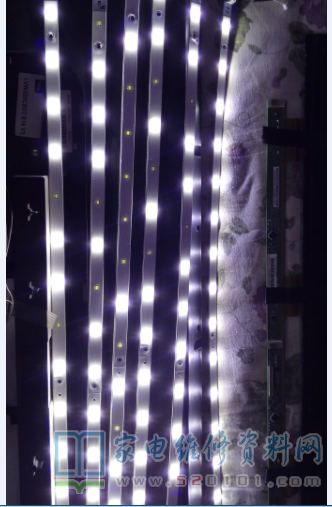

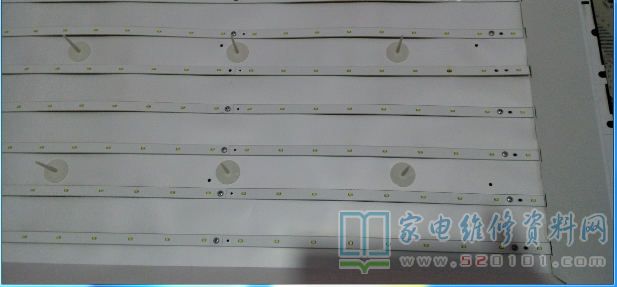

灯条

TCL L32S3211液晶电视黑屏无图像但有声音的维修 第3张

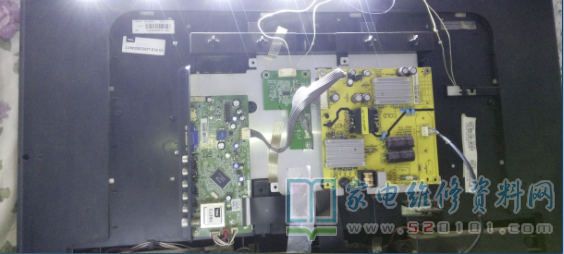

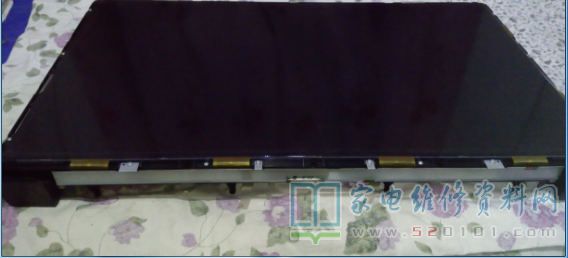

拆屏

TCL L32S3211液晶电视黑屏无图像但有声音的维修 第4张

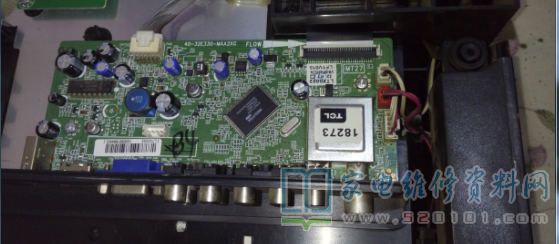

主板

TCL L32S3211液晶电视黑屏无图像但有声音的维修 第5张

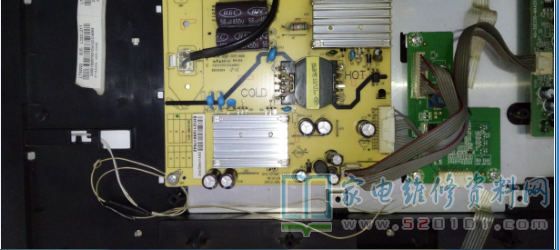

电源板和恒流板

TCL L32S3211液晶电视黑屏无图像但有声音的维修 第6张

外挂灯条测试恒流板和电源电压

TCL L32S3211液晶电视黑屏无图像但有声音的维修 第7张

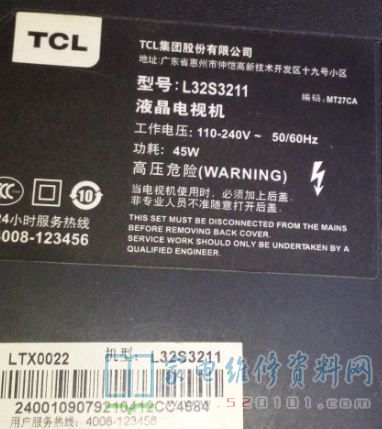

机器型号

TCL L32S3211液晶电视黑屏无图像但有声音的维修 第8张

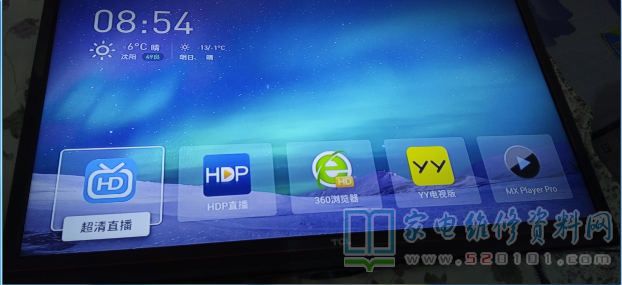

试机一切正常
