TCL L46P10FBEG液晶电视逻辑板故障的维修

2022-11-20 17:44:36  阅读 196 次 评论 0 条
摘要:

接修一台 TCL L46P10FBEG 型液晶电视,图像暗 ,但偶尔又正常,时好时坏的。试机发现,在故障出现时图像暗,且运动拖尾,刷新慢,好像画面定格一样。测得电源输出的5V、12V、24V电压一直正常,各

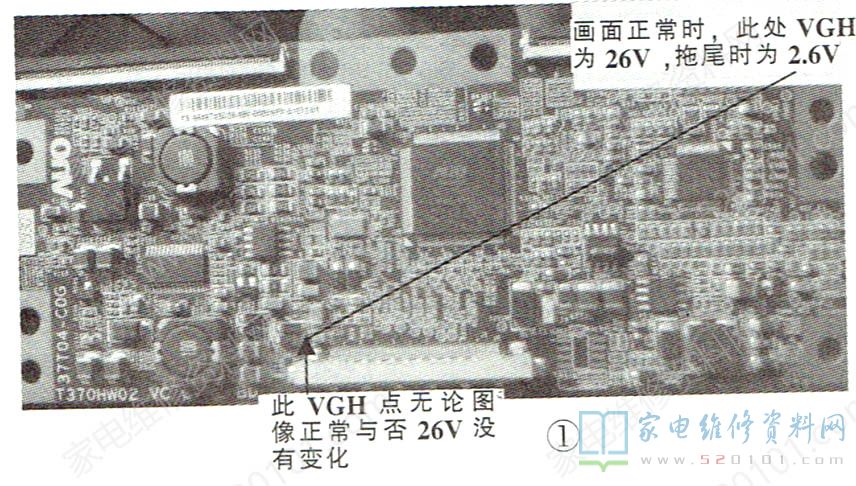

     接修一台 TCL L46P10FBEG 型液晶电视,图像暗 ,但偶尔又正常,时好时坏的。试机发现,在故障出现时图像暗,且运动拖尾,刷新慢,好像画面定格一样。测得电源输出的5V、12V、24V电压一直正常,各滤波电容外观无异常,主板上的5V、3.3V、1.8V电压均正常。测得逻辑板(AUO屏T370WH02)的关键点电压如下:VGL=-7V、vGH=26V、VDD=16V,驱动IC供电为3.3V。拆开屏检查边板电路,发现在画面拖尾时,一处VGH电压从26V降为-4.6V。顺着线路检查,发现该组电压在屏排线插口处的电压也为-4.6V,如图1所示。

TCL L46P10FBEG液晶电视逻辑板故障的维修 第1张

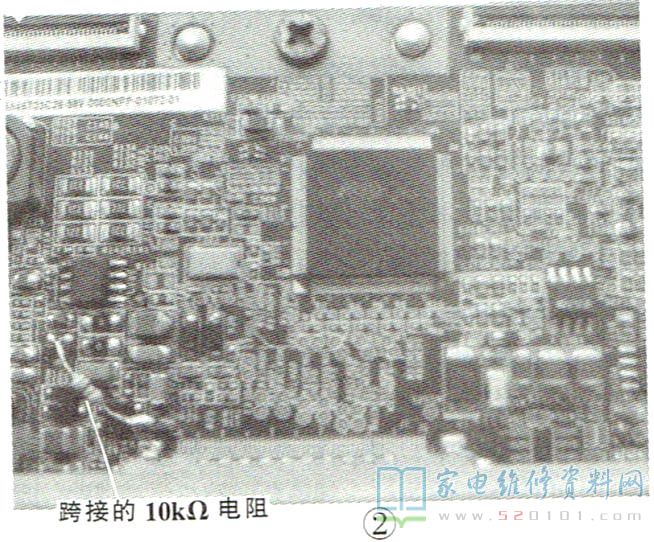

      由于DC-DC电路输出的VGH电压一直正常,判断此电压通道线路中有开路现象。解决办法:用一只10kΩ电阻跨接在上述两点间,如图2所示。上电试机,故障排除。
