TCL LCD47K73液晶电视图像上有马赛克故障的维修

2022-11-11 19:52:58  阅读 230 次 评论 0 条
摘要:

接修一台TCL LCD47K73液晶电视,该机放TV和AV信号图像都有马赛克,严重 影响收看,检查主芯片供电、振荡电路未发现异常,进一步检查组成复杂的电路,发现U11(DDR128MBTSOP66 )61

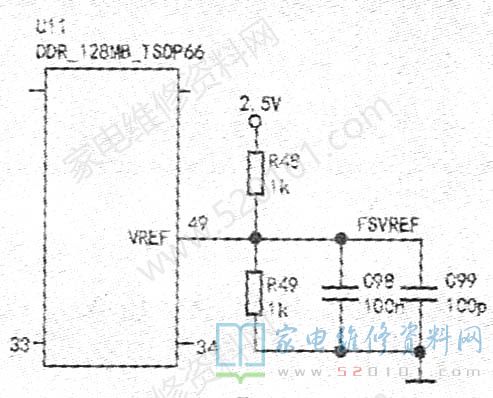

      接修一台TCL LCD47K73液晶电视,该机放TV和AV信号图像都有马赛克,严重 影响收看,检查主芯片供电、振荡电路未发现异常,进一步检查组成复杂的电路,发现U11(DDR128MBTSOP66 )61脚正常供电电压2.5V,但9脚电压为0V,检查该脚外围电路如图1所示,发现电阻R48(1kΩ)开路,换新后故障排除。

TCL LCD47K73液晶电视图像上有马赛克故障的维修 第1张

      编者注:49脚为DDR的VREF脚,此脚与供电脚一样重要,在DDR电路中,VREF脚工作电压通常为供电脚电压的一半。
