TCL L40P60FBD液晶电视开机三无的故障维修

2022-11-05 05:02:58  阅读 52 次 评论 0 条
摘要:

接修一台TCL L40P60FBD液晶电视,故障表现为指示灯不亮,无图、无光、无声。拆机检测整流管后大滤波电容处有300V电压,变压器次级无12V电压,因为没有线路图,只能断电,漫无目的的检测晶体管(最容

      接修一台TCL L40P60FBD液晶电视,故障表现为指示灯不亮,无图、无光、无声。拆机检测整流管后大滤波电容处有300V电压,变压器次级无12V电压,因为没有线路图,只能断电,漫无目的的检测晶体管(最容易元件损坏的一种),检测到变压器次级整流二极管(双二极管并联),正反向阻值0欧姆,感觉有戏,拆二极管一条引脚测量,其中一只二极管阻值依然是0,因为SR3100我没有备货,查询到此二极管参数3A100V,在现有配件包内找到SR5150符合条件5A150V,于是把2只二极管都一起换掉(SR5150只有一只,最终是用SR5200替换),检测次级电压恢复到12V,插AV线试机正常。

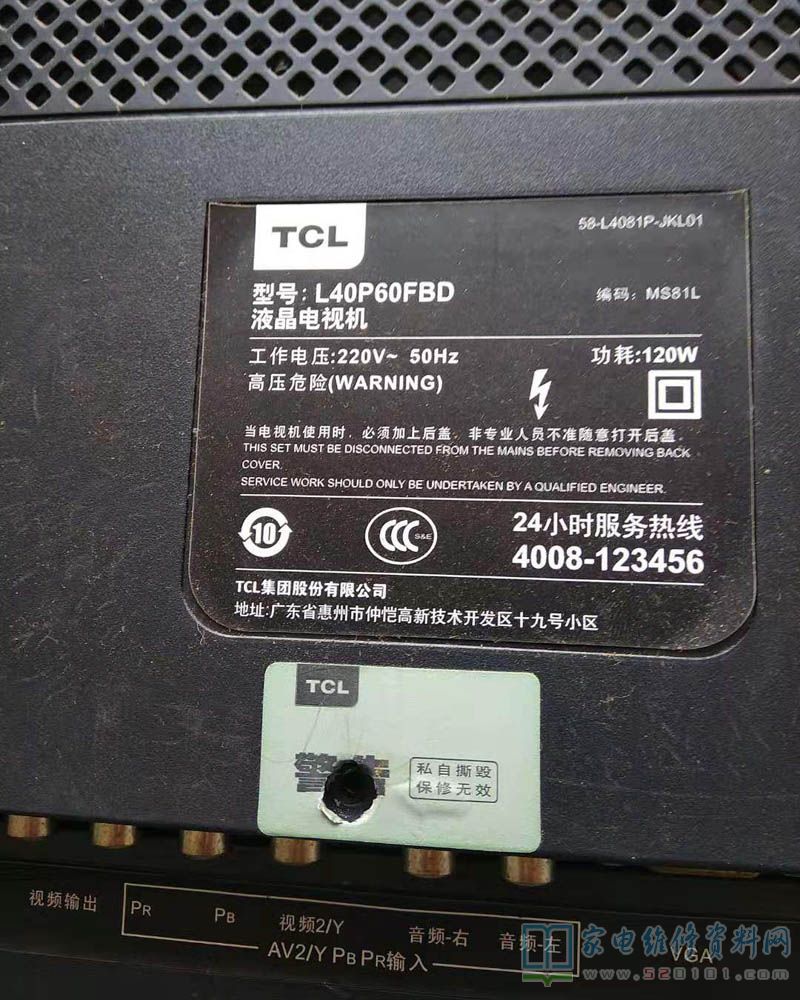

型号如下图

TCL L40P60FBD液晶电视开机三无的故障维修 第1张

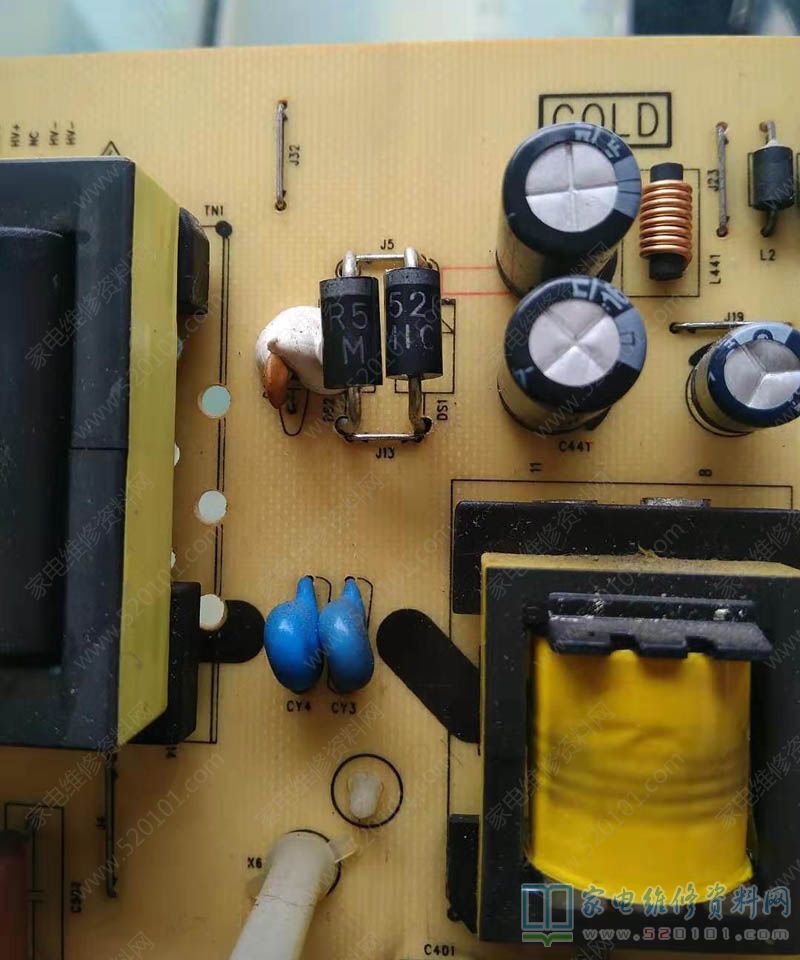

故障元件部位

TCL L40P60FBD液晶电视开机三无的故障维修 第2张

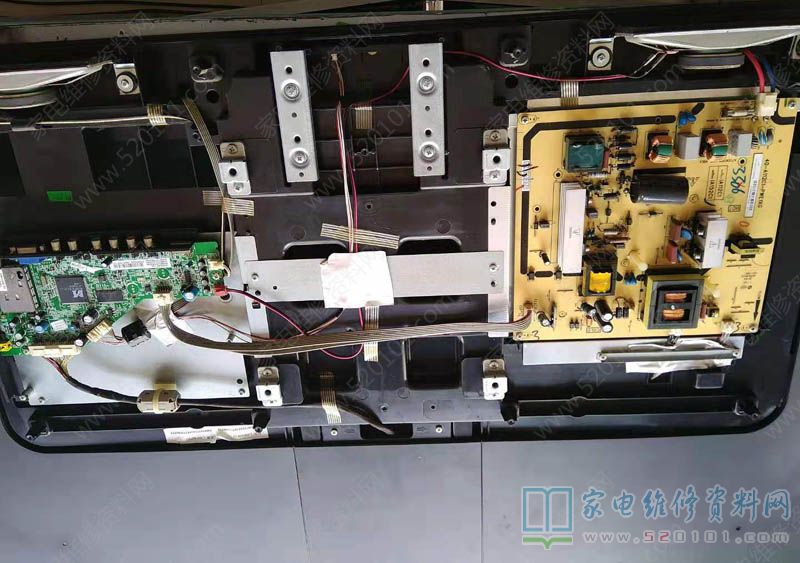

电源板+主板

TCL L40P60FBD液晶电视开机三无的故障维修 第3张

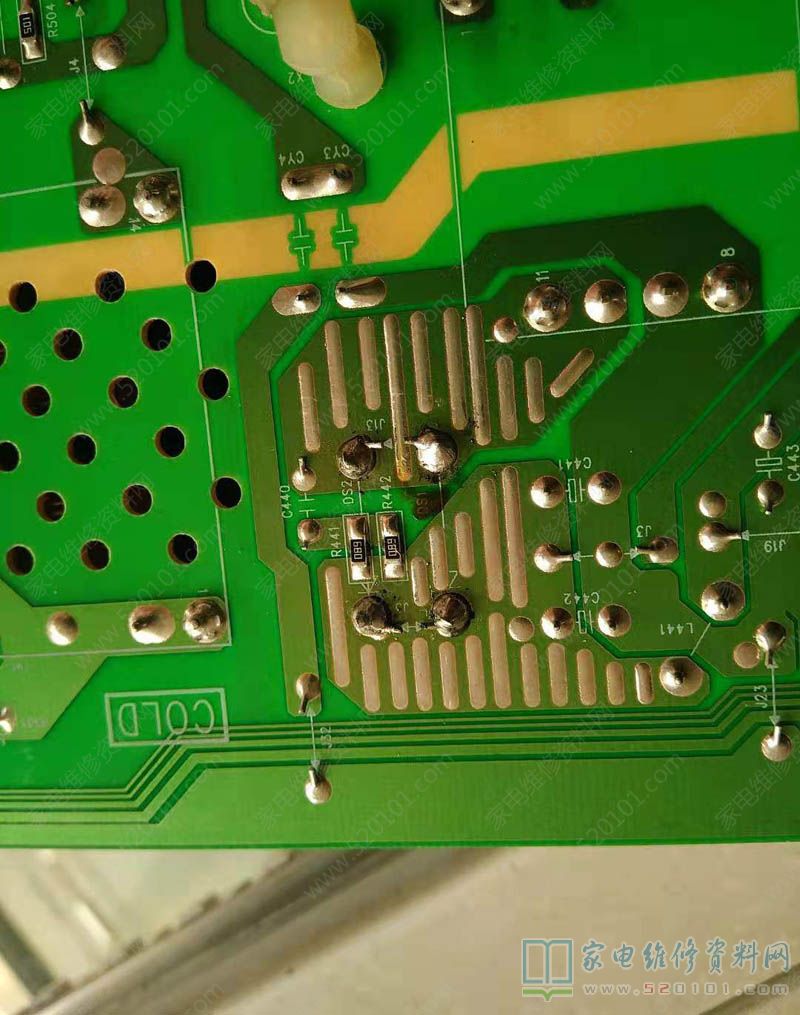

焊接元件背面图

TCL L40P60FBD液晶电视开机三无的故障维修 第4张

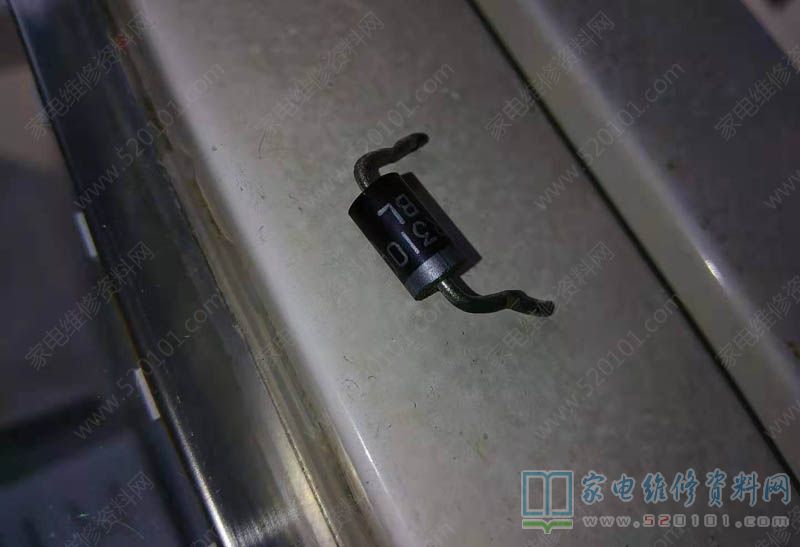

故障元件

TCL L40P60FBD液晶电视开机三无的故障维修 第5张

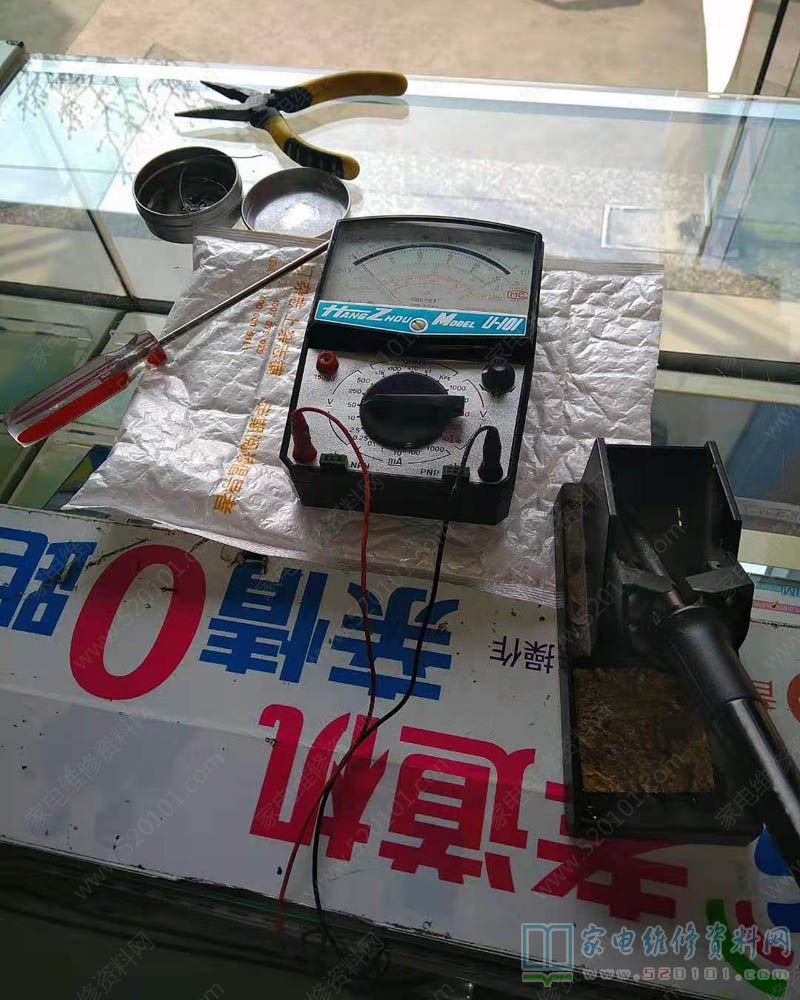

检测维修工具

TCL L40P60FBD液晶电视开机三无的故障维修 第6张

参数对比

TCL L40P60FBD液晶电视开机三无的故障维修 第7张

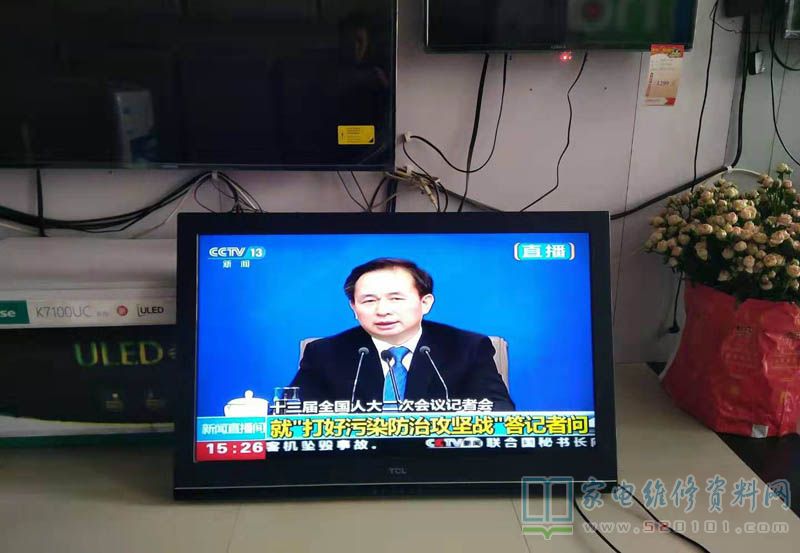

修复后图像

TCL L40P60FBD液晶电视开机三无的故障维修 第8张
