TCL TV3231ZC0201(B)背光板维修图解

2022-10-13 19:54:56  阅读 112 次 评论 0 条
摘要:

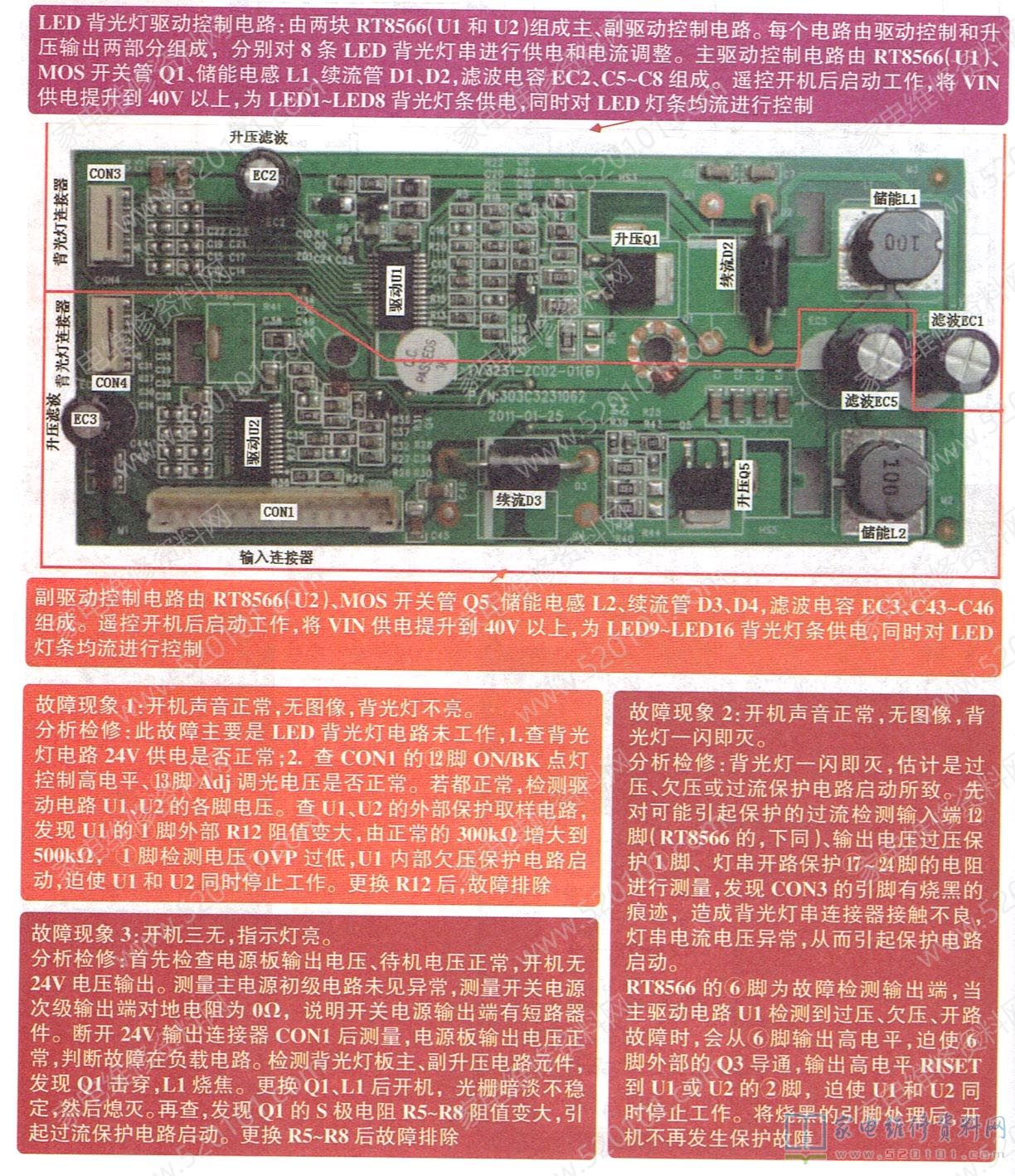

TV3231ZC0201(B)背光板编号为303C3231062,其实物如图1所示。该背光板应用于TCL LE32C16、熊猫LE32MI9、乐华LED32C100、LED32C500等机型液晶彩电中。该板

     TV3231ZC0201(B)背光板编号为303C3231062,其实物如图1所示。该背光板应用于TCL LE32C16、熊猫LE32MI9、乐华LED32C100、LED32C500等机型液晶彩电中。该板驱动控制电路采用两块RT8566组成主、副两个驱动电路为16条LED背光灯串供电,并进行均流控制和调整。

TCL TV3231ZC0201(B)背光板维修图解 第1张
