创维42E82RD液晶电视亮黄灯不开机的故障维修

2022-12-03 00:07:23  阅读 288 次 评论 0 条
摘要:

接修一台同行转来的创维42E82RD液晶电视,采用的是8K88机芯,故障现象黄灯亮不开机,同行说是更换过电源板了已经,开机测量电源板5V电压正常,开机电压3.5V也正常,电源板没有12V和24V电压输出,测

     接修一台同行转来的创维42E82RD液晶电视,采用的是8K88机芯,故障现象黄灯亮不开机,同行说是更换过电源板了已经,开机测量电源板5V电压正常,开机电压3.5V也正常,电源板没有12V和24V电压输出,测量PFC电压为312V不正常,显然PFC电路没有工作,单独拆下电源板维修,开机脚接5V电压,测量PFC电压仍然是320V, 显然PFC电路没有工作,测量PFC2M取样电阻其中一个已经开路,更换后测量PFC电压385V正常,故障修复。

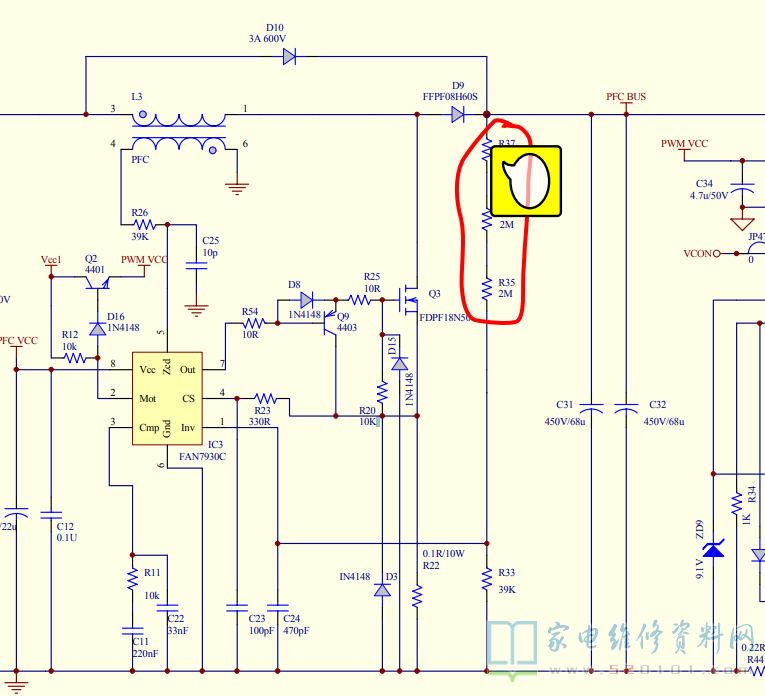

     附:创维42E82RD液晶电视电源板(168P-P47ELF-00)电路原理图

创维42E82RD液晶电视亮黄灯不开机的故障维修 第1张
