创维168P-L4N011-03电源恒流二合一板电路原理分析

2022-11-24 04:42:41  阅读 136 次 评论 0 条
摘要:

创维49英寸液晶电视采用的电源型号为168P-L4N011-03,该板采用电源恒流二合一方案,其中电源部分有PFC电路,无副电源电路,采用NCP1251单芯片方案,恒流驱动部分。本电源板电路大致由三大部分

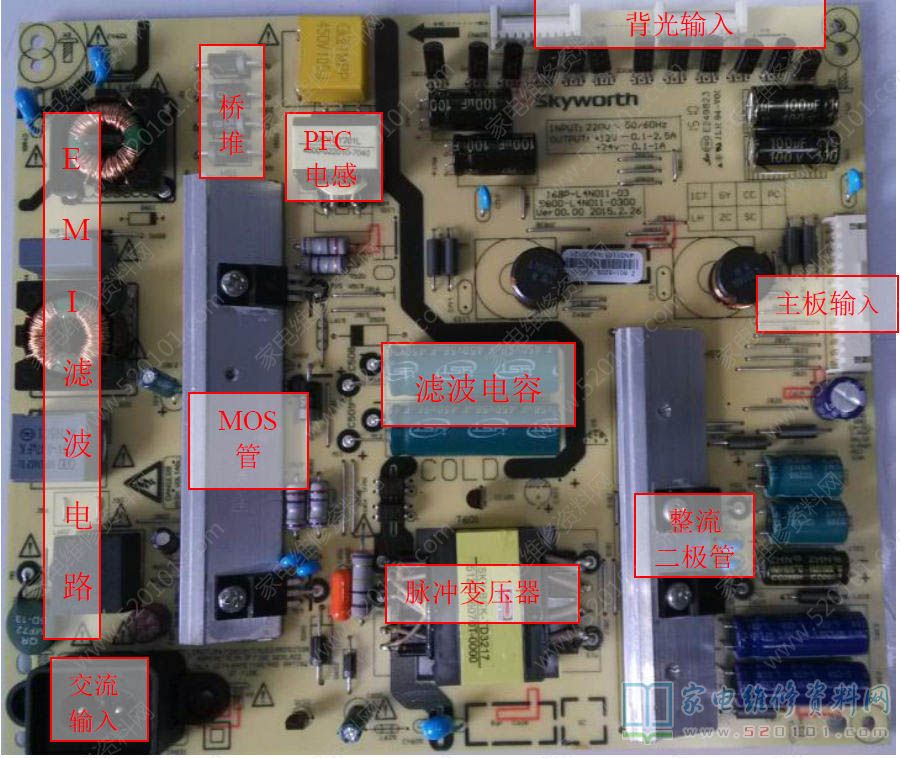

      创维49英寸液晶电视采用的电源型号为168P-L4N011-03,该板采用电源恒流二合一方案,其中电源部分有PFC电路,无副电源电路,采用NCP1251单芯片方案,恒流驱动部分。本电源板电路大致由三大部分组成:1、EMI及桥式整流滤波电路;2、PWM控制与功率输出电路;3、恒流驱动电路。

创维168P-L4N011-03电源恒流二合一板电路原理分析 第1张

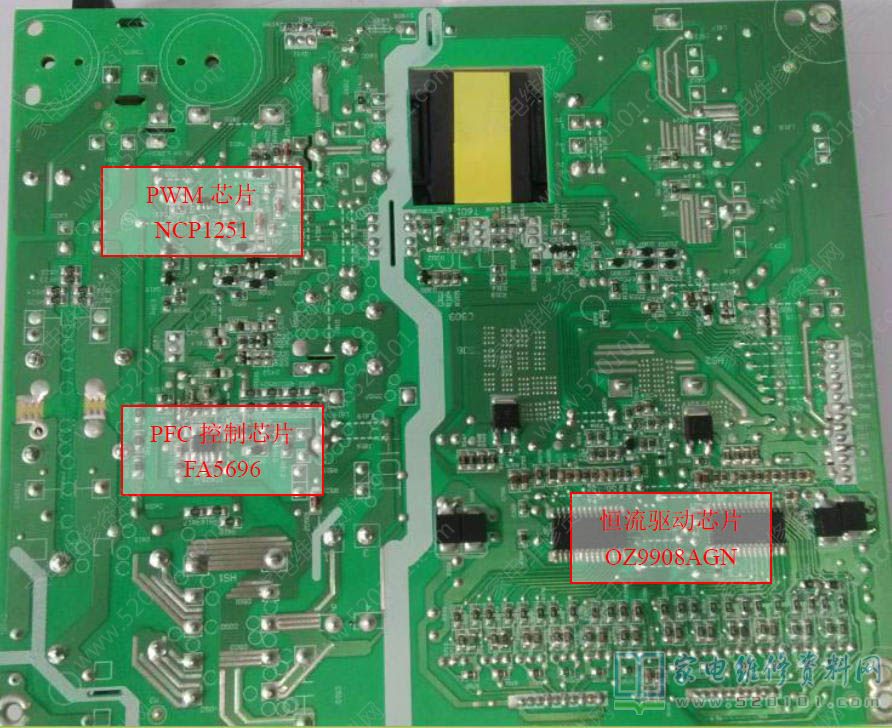

     其恒流电路不分采用OZ9908AGN方案,如下图所示:

创维168P-L4N011-03电源恒流二合一板电路原理分析 第2张

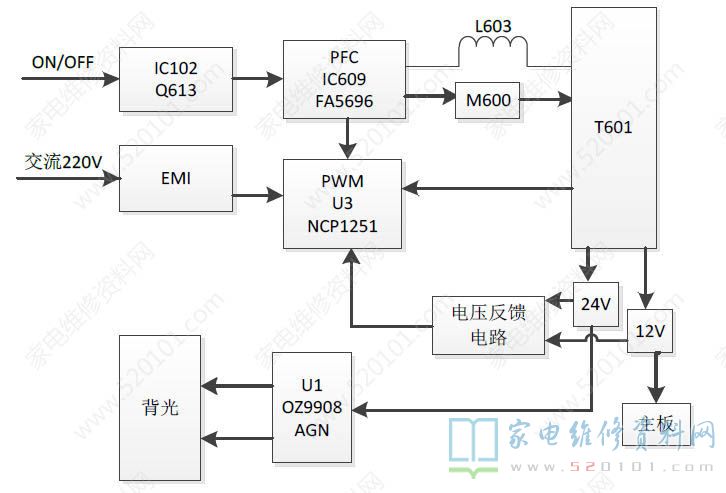

      创维49E6200电视采用板号为168P-L4N011-03的电源电路,其系统结构框图如下:

创维168P-L4N011-03电源恒流二合一板电路原理分析 第3张

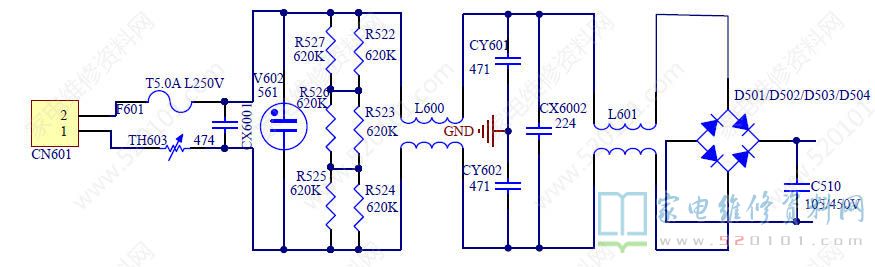

       其EMI整流滤波电路如下图所示,F601 是保险丝,TH603 是限流电阻,V602 是压敏电阻,CY601、CY602 是共模滤波电容,L600、L6001 是共模电感,CX6001、CX6002 是差模电容,R522-R527 是泄放电阻。市电经EMI 滤波电路滤波,送往D501、D502、D503、D504、C510 组成的桥式整流滤波电路进行整流、滤波。
创维168P-L4N011-03电源恒流二合一板电路原理分析 第4张
