创维液晶8S07机芯主板维修图解

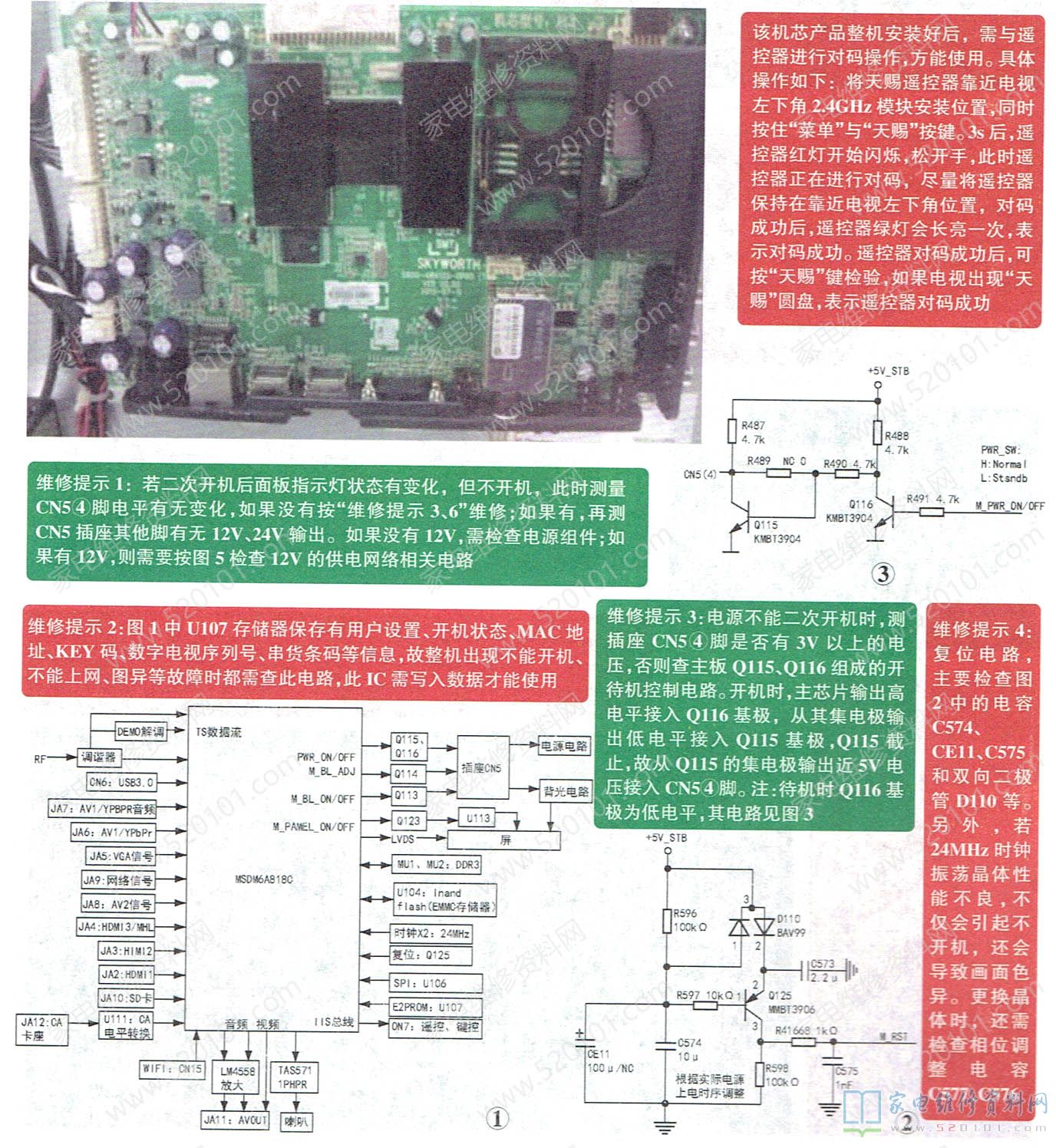

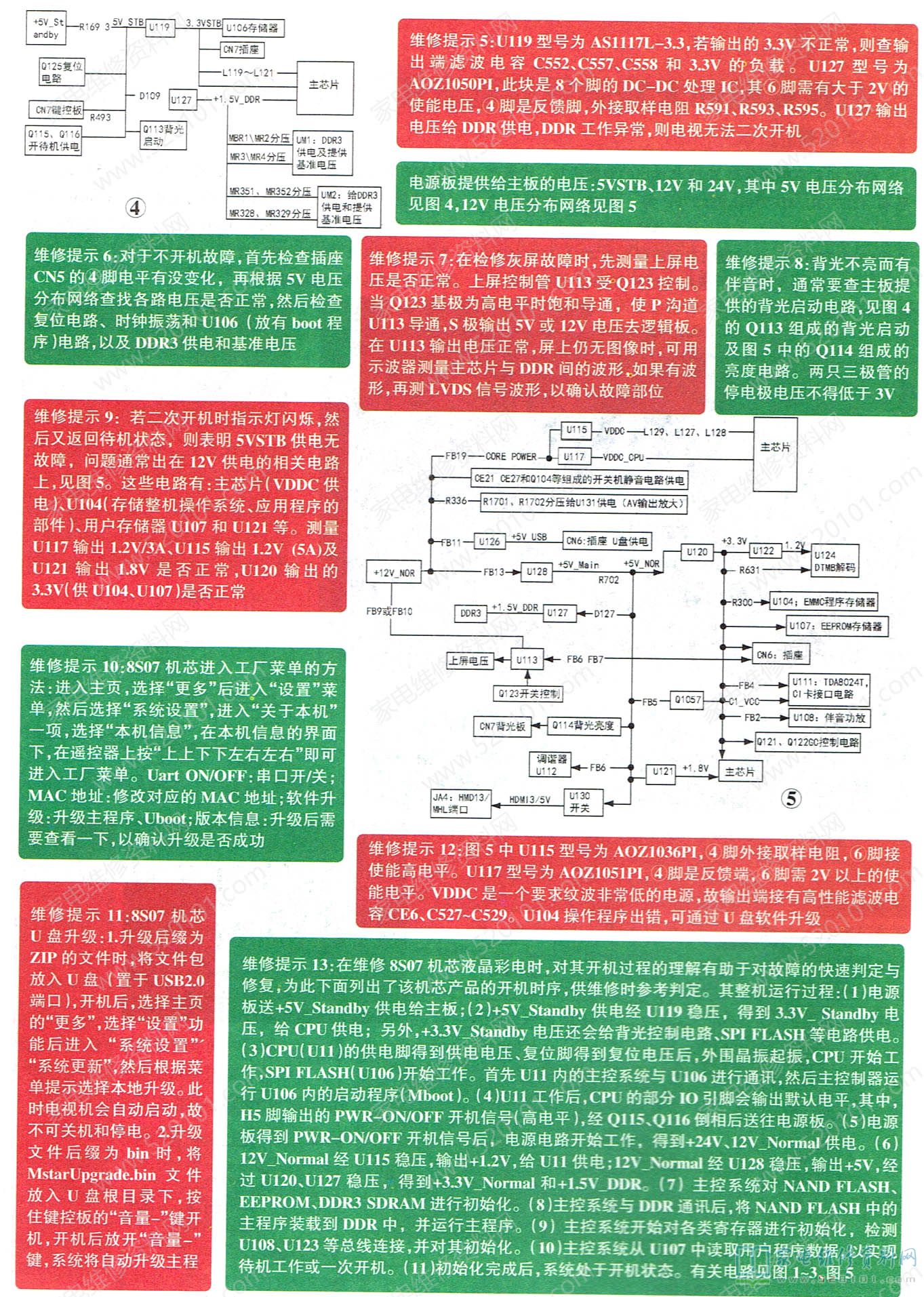

      创维8S07机芯系创维公司2013年推出的智能机芯，代表产品有42E770U、47E770U、55E770U等，其主芯片型号为MSD6A818QVC( CPU+GPU+数字伴音处理)，伴音功放型号为TAS5711PHPR，动态随机存储器型号为4711-H5T4G2-0960 (156M*16bit，DDR3， 运行主时钟频率达1866MHz)，EMMC程序存储器采用东芝研发的THGBMSGSA1JBAIR(存储量5GB)。控制系统CPU采用四核ARM cortex-A7CPU，主频最高1.2GHz.9.0G DMIPS;数字图像处理GPU为四核ARM Mali-450 GPU@400MHz， 可支持4GBDDR3。机芯信号流程见图1。
