创维55L09RF液晶电视无规律花屏的故障维修

2023-01-05 20:04:11  阅读 248 次 评论 0 条
摘要:

接修一台创维LCD 55L09型液晶彩电,开机后无时间规律出现花屏。开机后音像均正常,但是大约5min~30min无规律出现花屏,而且出现按键失控。在出现故障时测量各路供电,发现IC2的3.3V只有3.1

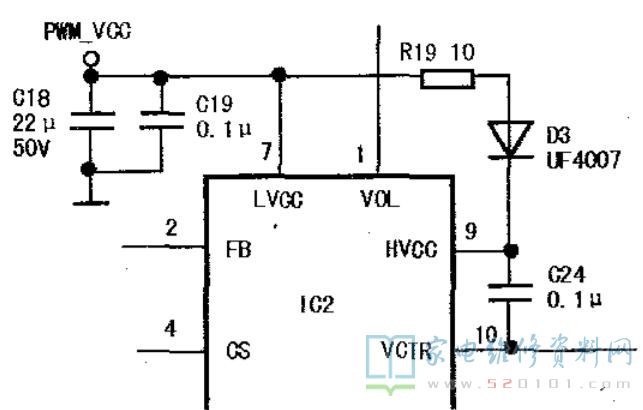

      接修一台创维LCD 55L09型液晶彩电,开机后无时间规律出现花屏开机后音像均正常,但是大约5min~30min无规律出现花屏,而且出现按键失控。在出现故障时测量各路供电,发现IC2的3.3V只有3.1V左右,分析IC2及周围元器件有故障。首先检测外围元件C18、C19、C24、R19、D3,发现C18电容变质,外观鼓包裂纹,测容量仅为3.9pF。更换C18 ,机器恢复正常,故障排除。相关电路见图1。另外,驱动板的IPME/KUPDOWN功能不良,高温时也容易出现此故障,须更换驱动板解决。

创维55L09RF液晶电视无规律花屏的故障维修 第1张
