创维49M6液晶电视花屏的故障维修

2022-12-29 23:24:44  阅读 308 次 评论 0 条
摘要:

接修一台创维49M6液晶电视,故障表现为花屏,屏幕花的没有任何图像,偶以出现一闪已过的图像。分别断开逻辑板到左右边板的排线,只有左边正常(此款电视是LG屏,逻辑板分开接左右边板的排线,要用手触信号才能出现

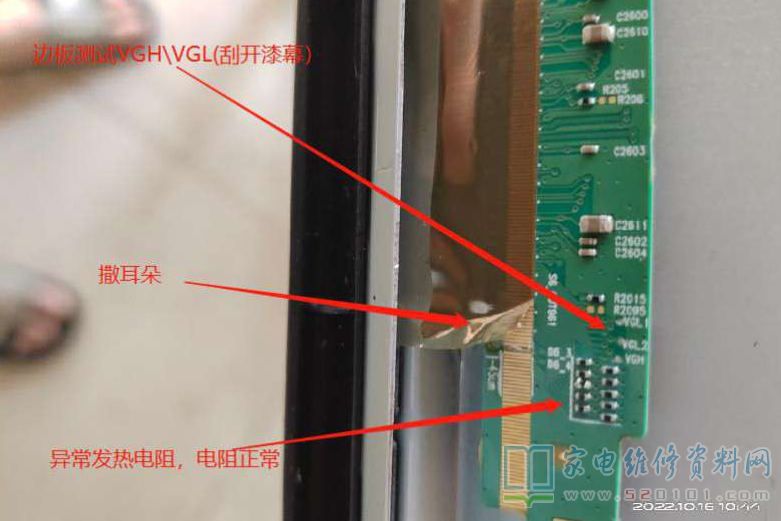

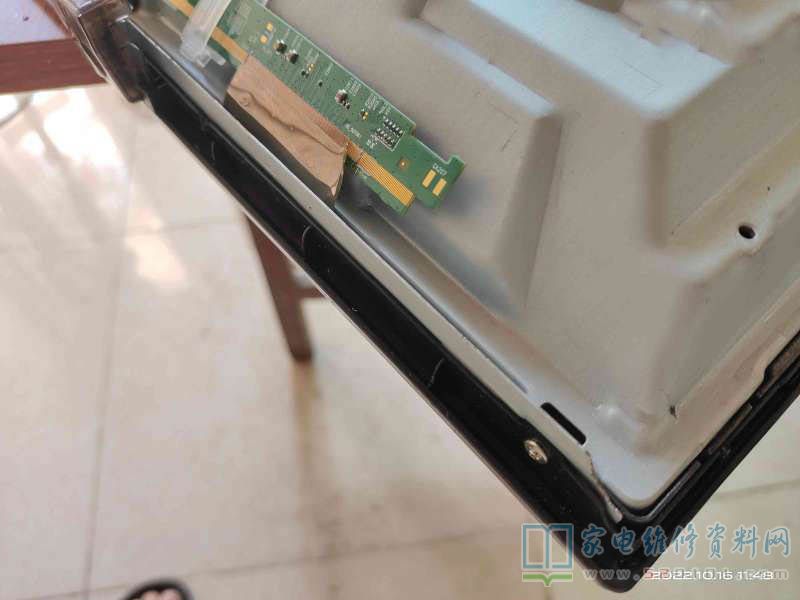

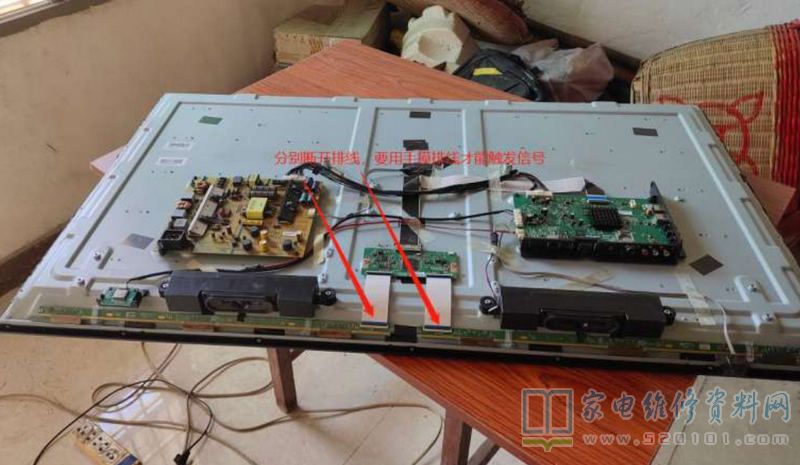

      接修一台创维49M6液晶电视,故障表现为花屏,屏幕花的没有任何图像,偶以出现一闪已过的图像。分别断开逻辑板到左右边板的排线,只有左边正常(此款电视是LG屏,逻辑板分开接左右边板的排线,要用手触信号才能出现图像)。开始怀疑是逻辑板问题,网购更换后依旧。学习网上的检查各电压均正常,当检查到右边板的电阻发热异常,判断应该是有短路,测量VGL、VGH又是正常的。怀疑是Y轴COF出现问题,拆屏没有Y轴COF,又重新装好屏。只有死马当马医,撒耳朵,拆开对电阻的几路后,奇迹出现了,有正常图像出现。

创维49M6液晶电视花屏的故障维修 第1张

创维49M6液晶电视花屏的故障维修 第2张

创维49M6液晶电视花屏的故障维修 第3张
