创维9R15机芯液晶电视不开机的故障维修4例

2022-12-08 18:45:31  阅读 148 次 评论 0 条
摘要:

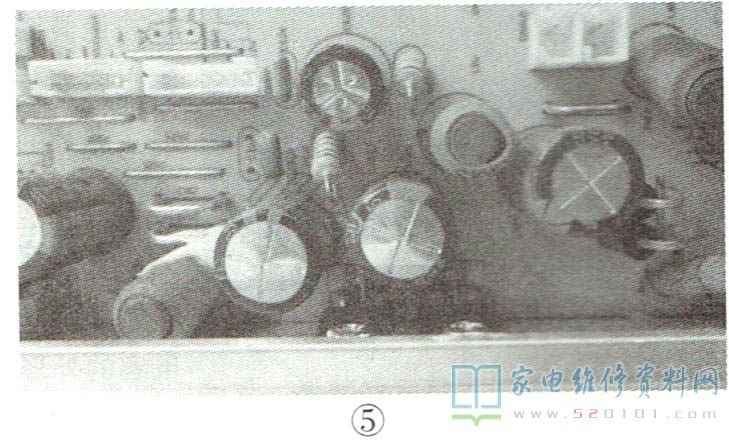

故障现象1:不开机。测试DDR1DDR2外围各排阻之间的阻抗没有发现异常,重新升级BOOTCODE,升级失败,说明主芯片到DDR1组及EMMC间有问题。经查电阻RP55处线断,如图5所示,补焊后故障排除。

故障现象1:不开机。测试DDR1DDR2外围各排阻之间的阻抗没有发现异常,重新升级BOOTCODE,升级失败,说明主芯片到DDR1组及EMMC间有问题。经查电阻RP55处线断,如图5所示,补焊后故障排除。

创维9R15机芯液晶电视不开机的故障维修4例 第1张

故障现象2:不开机。分析检修1:检查相关供电电压都正常,DDR排阻也没有问题。利用串口工具查看开机打印信息,无显示,也不能烧录bootcode。测得UM1外R183(EMC_D5)处阻值为19k,而正常值是27k。断开R183,测试靠UM1这一端阻值也只有23k,判断UM1有问题,换新后故障排除。分析检修2:测得主板上各供电电压及27MHz晶振均正常,检查DDR排阻也没有发现问题。将DDR(UD2 )降频到513MHz仍不能排除故障。更换U12( DDR )后故障排除。另外,主芯片损坏也会出现本故障。
故障现象2:不开机。分析检修:测量主板上各组供电电压,发现DC1_ UD1 VREF CA处电压不对,更换C108、C109后故障排除。

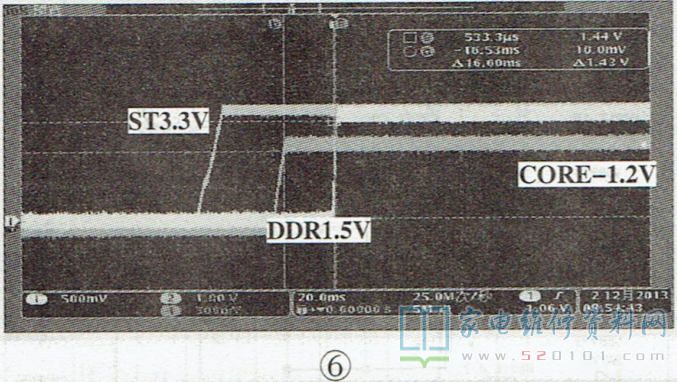

故障现象3:有时开机很慢,约需2min才能开起来,有时不开机。从打印信息看,有时前面很长时间没有打印信息。分析检修:从故障现象分析,怀疑该机电源供电时序不对。正常AC开机时,ST3V3先建立,约12ms后CORE-1.2V建立,接着是DDR1.5V建立,最后是CPU-RESET电压,如图6所示。

创维9R15机芯液晶电视不开机的故障维修4例 第2张

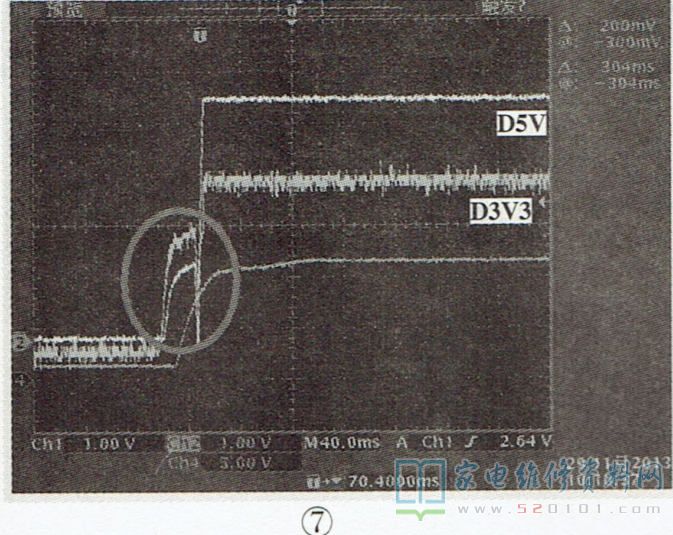

      实测CORE电压1.2V与DDR 1.5V 间时间只有6ms,明显不对,因为DDR1.5V上电时序受D3V3供电影响。D5V.D3V3 电压刚开机时有一个28ms建立期间,随后又降了下去,如图7所示。

创维9R15机芯液晶电视不开机的故障维修4例 第3张

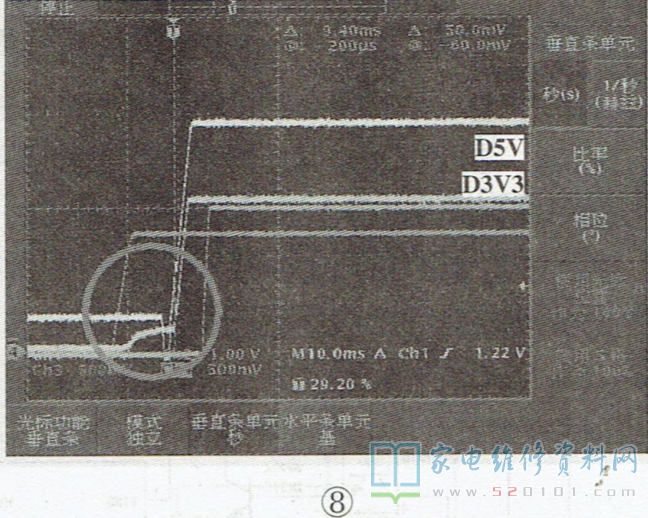

      正常开机D5V没有升到2.4V再降下来的过程,D3V3电压有约8ms的建立过程,如图8所示。

创维9R15机芯液晶电视不开机的故障维修4例 第4张

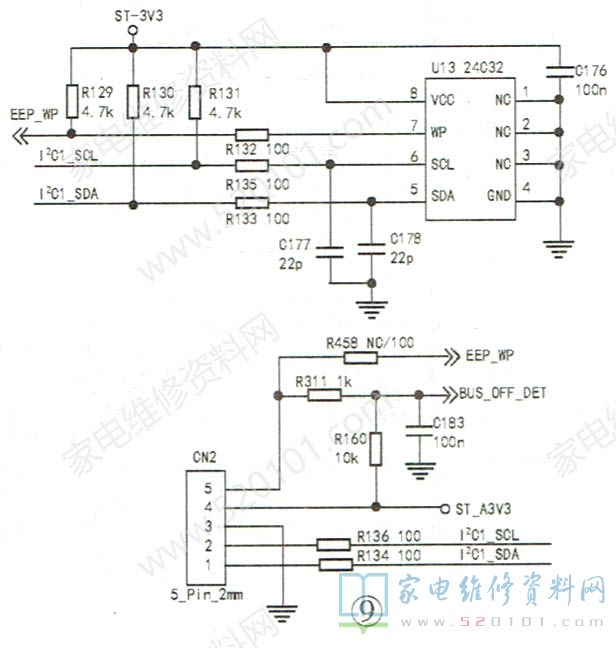

      断开FB12后,供电时序正常,怀疑是A3V3供电出问题。检查该电路供电的相关电路,发现存储器U13(24C32)的⑧脚铜箔曾断,用跳线接时将⑧脚与BUS_OFF_DET脚相连在了一起,如图9所示。断开该连线,连接好U13的⑧脚外铜箔试机,故障排除。

创维9R15机芯液晶电视不开机的故障维修4例 第5张
