创维9R15机芯液晶电视TV信号有亮线干扰的故障维修

2022-12-08 18:36:26  阅读 216 次 评论 0 条
摘要:

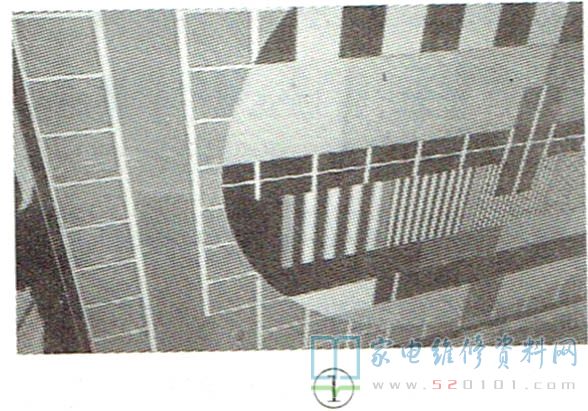

一台采用9R15机芯的液晶电视,TV信号图像随机性有白线、亮线干扰,DTV图像上出现马赛克,如图1所示。拔掉所有外部连接线(如USB、HDMI及AV线)后故障排除,只要插上AV线及AVOUT线,就出现干扰。

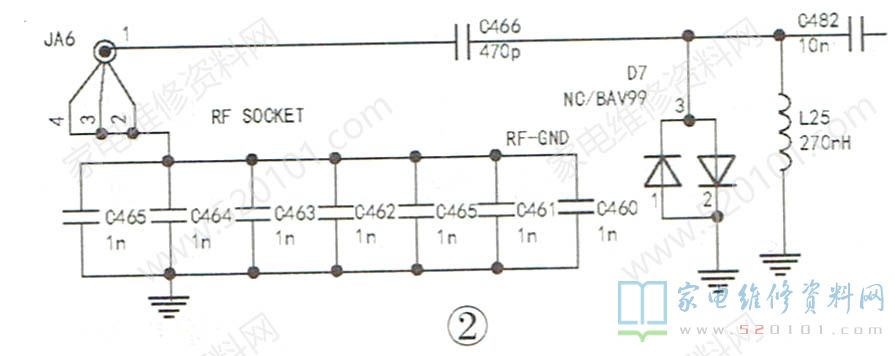

     一台采用9R15机芯的液晶电视,TV信号图像随机性有白线、亮线干扰,DTV图像上出现马赛克,如图1所示。拔掉所有外部连接线(如USB、HDMI及AV线)后故障排除,只要插上AV线及AVOUT线,就出现干扰。经查故障出在如图2所示电路中。

创维9R15机芯液晶电视TV信号有亮线干扰的故障维修 第1张

创维9R15机芯液晶电视TV信号有亮线干扰的故障维修 第2张

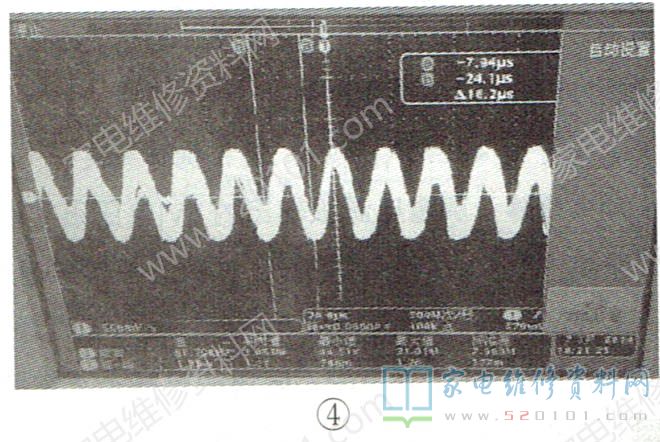

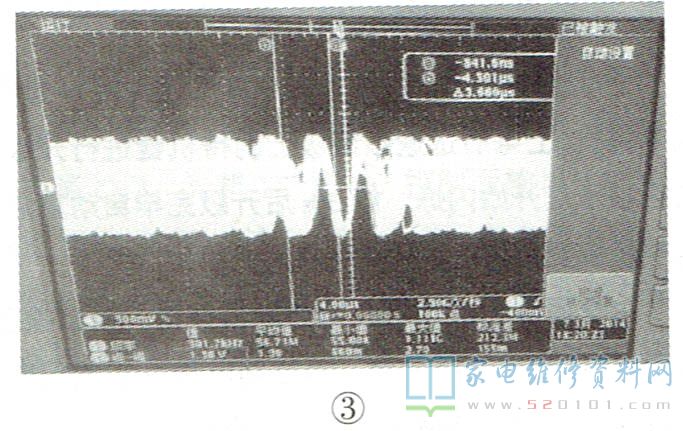

     在有外设时,D7( BAV99)上出现50Hz电源干扰信号,并且幅度较高。插上AV线和不插AV线的波形分别如图3、图4所示。用数字万用表实测L25(实为3.3kΩ电阻)两端电压,当无外设时电压是0.0289V,当有外设时电压是0.1130V。将L25改为270nH电感后试机,故障排除。
