创维55E70RG液晶电视(8M70机芯)指示灯亮但开机三无

2022-12-08 17:53:29  阅读 156 次 评论 0 条
摘要:

接修一台创维55E70RG液晶电视,故障表现为指示灯亮,三无。测量电源板有5V待机电压输出,但遥控开机无24V、12V输出,判断故障在电源板上。测得PFC电压为300V,说明PFC电路未工作。测量PFC驱

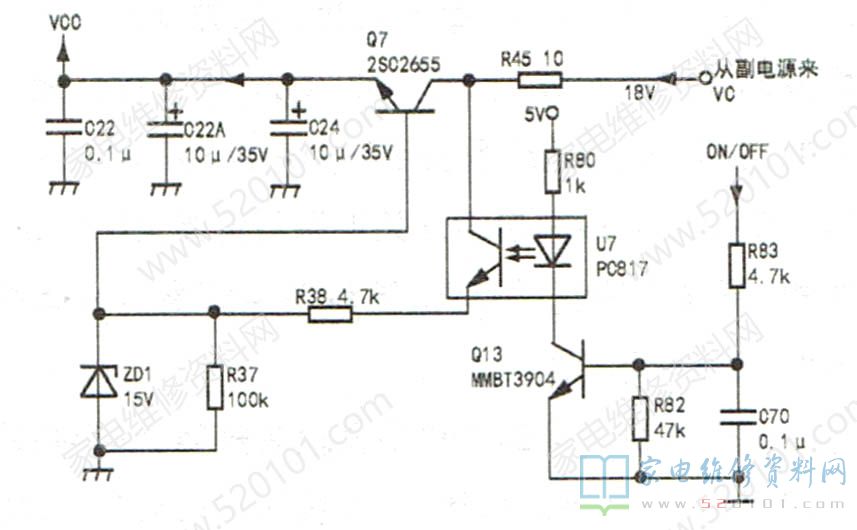

      接修一台创维55E70RG液晶电视,故障表现为指示灯亮,三无。测量电源板有5V待机电压输出,但遥控开机无24V、12V输出,判断故障在电源板上。测得PFC电压为300V,说明PFC电路未工作。测量PFC驱动电路U1(SSC2001)的⑦脚(vCC)供电为0V。该VCC供电由副电源18V提供,经开/关机电路Q13、光耦U7和Q7控制后输出14.3V 的vCC供电,如图1所示。

创维55E70RG液晶电视(8M70机芯)指示灯亮但开机三无 第1张

      测Q7的c极电压为0V,但限流电阻R45的右端有18V电压,判断R45烧断,将其换新后故障排除。

      提示:后来维修多例R45烧断故障。R45为过流保护电阻,设计功率较小,建议换用功率稍大一点的电阻,或将电阻的阻值减小到5Ω。
