1、ST3151A05-5、HV320WX2-206型液晶屏代换TPT315B5-AN02 例:一台创维32E200E彩电(8S27机芯),液晶屏损该机原配液晶屏型号是TPT315B5-AN02玻璃(PCB板为

1、ST3151A05-5、HV320WX2-206型液晶屏代换TPT315B5-AN02
     例:一台创维32E200E彩电(8S27机芯),液晶屏损该机原配液晶屏型号是TPT315B5-AN02玻璃(PCB板为蓝色),现用ST3151A05-5型液晶屏(华星光电屏)代换后,出现花屏水印现象,解决方法:短接屏驱动板上的电阻R110即可。
     若用HV320WX2-206型液晶屏(京东方屏)代换后,也会出现花屏、水印现象,解决方法:将上屏线的⑨脚(从屏供电那边数起)接地即可。

2、TPT315B5-WX226型液晶屏代换TPT315B5-AN02

创维液晶电视液晶屏代换经验 第1张

      例:一台创维32E200E彩电(8S27机芯),满屏竖带,如图1所示。经查该机液晶屏损坏。 该机原配液晶屏型号是TPT315B5-AN02,现用TPT315B5-WX226型液晶屏代换后,出现花屏现象。由于无该机芯代换,针对TPT315B5-WX226型液晶屏的升级软件,于是尝试通过更改硬件来解决。试验后发现,主板R452所连一端为LVDS格式设置端,在此电阻加装一只4.7k电阻后试机,图像正常。
3、HV320WHB NOO型液晶屏代换LC320DXE-SFR1
   例:一台创维32E360E彩电(8S16机芯),开机后满屏竖线。经查液晶屏损坏。该机原配液晶屏型号是LC320DXE-SFR1,现用HV320WHB-N0O型液晶屏代换后,图像倒立,解决方法:进入工厂菜单,找到配屏选项,将屏参改为“32BO/ELED/2D/SD/-7626-T3200B-Y160"后开机,图像正常。

4、LC320TU2A、LC320TU3A液晶屏代换TPT315B5 A041

       例:一台创维32E309R彩电(8R48机芯,主芯片为RTD2648SA),液晶屏损坏。
       该机原用液晶屏型号是TPT315B5-A041,现用LC320TU2A或LC320TU3A液晶屏(中电熊猫屏)代换后,图像倒立。由于创维8R48机芯针对RTD2648SA芯片的主板软件只有-种,所以无法通过刷软件的方式来调整图像。经过多次试验后发现,给主板写入"8R54-32E50OE(配REL320HY-PD0-001屏)"数据后,图像正常,但同时需换用创维32E500E彩电的遥控器,原遥控器不再起作用。
5、V390HK1-PS5型液晶屏代换V390HJ1-PE1

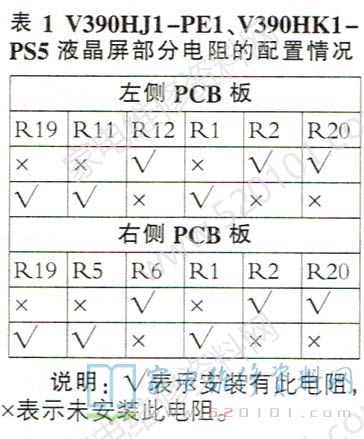

   例:一台创维39E500E彩电,液晶屏破裂。该机所用液晶屏型号为V390HJ1-PE1 (群创屏),这个型号的液晶屏主要用于2D液晶彩电中。由于手头没有这一型号的液晶屏,决定用群创V390HK1-PS5型液晶屏(主要用于3D产品中,如39E550E等机型)。这两款液晶屏外观大小和结构一样,但所配驱动板有区别,如果直接代用图像异常,经过对比发现只要将屏下两侧PCB板上的电阻改动一下,图像即可正常,具体改动见表1。

创维液晶电视液晶屏代换经验 第2张
6、LC420DUU二SGE1型液晶屏代换TPT420H2-DUJFFE
   例:一台创维42E309R液晶彩电,满屏竖带。该机液晶屏型号为TPT420H2-DUJFFE(LG屏)。检查后发现该液晶屏内部多处断线,已无法修复。试着用LC420DUJ-SGE1型液晶屏更改,并同时更换驱动板(驱动板编号:7702-342000-0030)。更换后试机,背光亮、无图像。在主板上位号为R4050处装上一只4.7k2电阻后图像正常。
7、SEL470V8-S01A型液晶屏代换LC470EUN-SFF1
   例:一台创维47E600Y彩电(8S03机芯),屏破裂。该机原配液晶屏型号是LC470EUN-SFF1(LG屏,已停产),现用SEL470V8-S01A型液晶屏(创维屏)代换,并增加一块P42DWM型恒流板,代换后会出现以下3个问题:
(1)背光不亮。这是由于LC470EUN-SFF1屏所配恒流板的背光亮度控制PWM信号由驱动板控制,未使用主板的ADJ PWM信号。解决方法:代换创维屏后将原恒流板控制信号中的NC端跳线至PWM端,由主板的PWM信号来控制恒流板亮度。
(2)图像上有水印。这是由于屏参电平控制不对所致,解决方法:将主板背面的电阻R448与R473对调。
(3)图像倒置。这是由于软件中的屏参不对所致,解决方法:因SEL470V8-S01A屏所配驱动板的⑥脚为图像翻转控制端,将该脚外接一只1k电阻接3.3V电压,图像即可正常。
8、LC490DUJ-SGE1、LC490DUJ-SGE3 和LC490DUJ-SHA2型液晶屏之间的代换
      LC490DUJ -SGE1、LC490DUJ-SGE3型液晶屏的结构基本相同,共有8个cOF(覆晶薄膜,即将驱动IC固定于柔性线路板上),配用的驱动板号是6870C-0481A; LC490DUJ-SHA2 型液晶屏共有4个cOF,配用的驱动板型号是6870C-0491A(和LC420DUJ-SGE1型液晶屏的驱动板相同)。这三者可以互换(软件和上屏线都不用改动),但驱动板必须与屏体对应。
9、REL490WY (LDO-000、SEL490WY (LDF-400)型液晶屏代换SEL490WY(LDF-400)
     例:一台创维49U2-8S26彩电,液晶屏破裂。该机原配液晶屏型号为SEL490WY(LDF-400),玻璃基板编号:LC490EQJ-SGK1。现用49E710U彩电(9R15机芯)所用的REL490WY(LD0-000)型液晶屏代换,该屏所配驱动板型号是REL490WY(LD0-000 )。

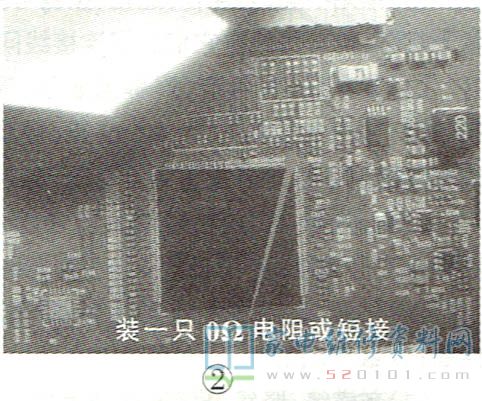

代换后出现图像放大现象。在驱动板上电阻R121位置装上一只0Ω电阻或短接此处两焊盘即可,如图2所示。

创维液晶电视液晶屏代换经验 第3张
     另外,SEL490WY (LDF-400) 型液晶屏也可用SEL490WY(LDF-410)型液晶屏代换,首先升级对应屏型号的程序,再在主板上位号为R2045处安装一只02电阻。否则,开机后会出现字符扩大、满屏竖条现象。
10、T500HVD02.0、V500HJ1-PE8 Rev.C3型液晶屏代换T500HVD01.V0
   例:一台创维50E760A彩电,满屏横线。经查故障系液晶屏损坏所致,且是通病。该机所用液晶屏型号是T500HVD01.VO,同时屏上还标有“REL50OFY( ADF-000)"字样。现总结出两种换屏方案:一是用T50OHVD02.0型液晶屏代换,但需同时更换上型号为T500HVD02.0(50T10-C02 )的驱动板。如果手头只有50T10-C0O型的驱动板,则需对U401中的数据进行升级。二是用奇美V500HJ1-PE8 Rev.C3型液晶屏代换,但需换上一条长一点的上屏线,同时原电视的3D功能不能用,其他功能正常。
11、V500DJ2-QS5型液晶屏代换V500DK2-KS1可用V50ODJ2- QS5型液晶屏(对应的驱动板型号是V500DK2-KS5)代换V500DK2-KS1型液晶屏,且不用修改屏参。
