创维24E300R液晶电视遭雷击后输入视频无反应的维修

2022-10-22 21:57:22  阅读 232 次 评论 0 条
摘要:

接修一台创维24E300R液晶电视,雷击后有光栅,但输入视频信号无反应。拆开机壳,查看主板上无明显损坏的元件。从视频输入插座查起,发现保护二极管ZD107(贴片式)击穿,如图1所示。拆下该二极管后通电试机,

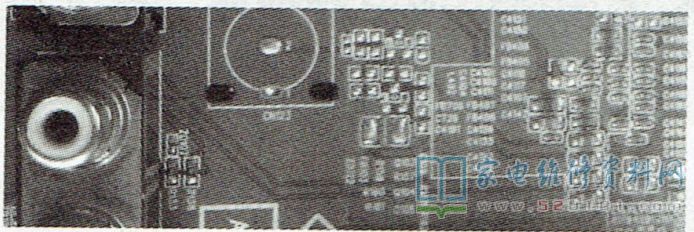

     接修一台创维24E300R液晶电视,雷击后有光栅,但输入视频信号无反应。拆开机壳,查看主板上无明显损坏的元件。从视频输入插座查起,发现保护二极管ZD107(贴片式)击穿,如图1所示。拆下该二极管后通电试机,屏上出现很弱很淡且不同步的黑白图像,伴音正常。后经实验,在电容C4101处并接一只47uF/16V的电容后,图像正常,至此故障排除。

创维24E300R液晶电视遭雷击后输入视频无反应的维修 第1张
