创维26S16IW液晶电视通电后红色指示灯亮但不开机

2022-10-10 19:00:45  阅读 334 次 评论 0 条
摘要:

接修一台创维26S16IW液晶电视通电后红色指示灯亮,不开机。测5Vsb待机电压为5.1V,而且用示波器测其纹波不大,说明5Vsb电压正常;测12V电压为0V,不正常。在接通电源瞬间,发现12V电压有输

        接修一台创维26S16IW液晶电视通电后红色指示灯亮,不开机。测5Vsb待机电压为5.1V,而且用示波器测其纹波不大,说明5Vsb电压正常;测12V电压为0V,不正常。在接通电源瞬间,发现12V电压有输出,但几秒钟后消失;发现主板发出的开/待机信号在刚开机时为高电平,几秒钟后变为低电平。将5Vsb与sb端短接,并接上假负载试机,12V电压正常,说明开关电源正常,故障部位在主板上。

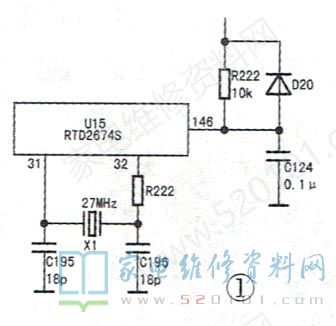

        先查主板上主芯片U15(RTD2674S)的振荡、复位电路,如图1所示。首先用示波器测量晶体X1(27MHz )两脚波形,幅度、周期都正常,说明振荡电路正常。测量U15的复位脚电压为3.3V,正常;拆下R220、D20、C194测量,都正常,判断复位电路基本正常。

创维26S16IW液晶电视通电后红色指示灯亮但不开机 第1张

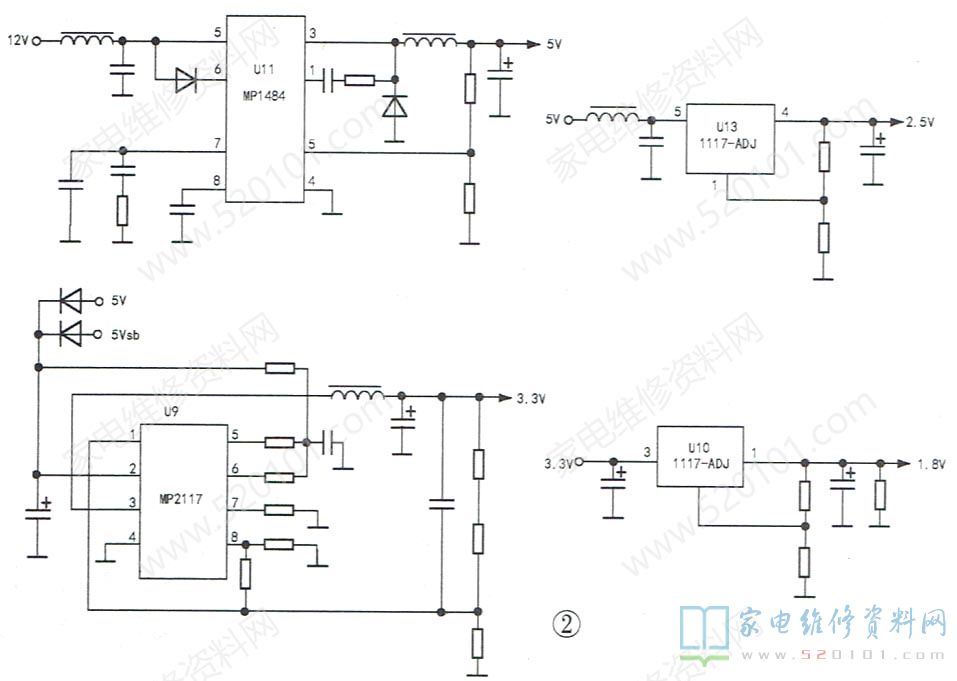

        接下来检查主板上的DC-DC电路。该机主板上有5个DC-DC电路,其中一个是为高频头提供5V的,此电路与不开机关系不大,于是检查其他DC-DC电路,如图2所示。U11(MP1484)是把电源板输出的12V电压转变为5V ,U13(1117-ADJ)将5V电压变成2.5V供给DDR,U9(MP2117)把5V电压转变成3.3V,U10(1117-ADJ)把3.3V电压变成1.2V为内核供电。

创维26S16IW液晶电视通电后红色指示灯亮但不开机 第2张

       监测5V、3.3V、1.2V电压,开机时均正常,几秒种后5V电压随开机信号消失而消失,但3.3V、1.2V电压一直正常,判断主板上DC-DC电路基本正常。

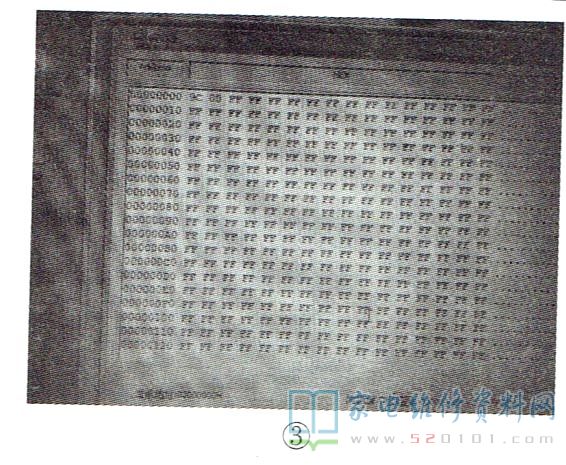

       会不会是Flash中数据改变引起不开机呢?拆下Flash(U5,型号为F32-100HiP )放在转接座内,然后将转接座插入编程器,打开电脑及编程器软件,点击"Smart ID"(智能识别)按钮,识别出该存储器型号为EN25F32,容量32Mbit(4M字节),再点"Read"(读取)按钮,读取完成后再点"Buffer"(缓冲区)按钮显示如图3所示,除了第一行开头有两个数据外,其余均为"FF",由此判断数据有问题。重写数据后试机,故障排除。

创维26S16IW液晶电视通电后红色指示灯亮但不开机 第3张
