海尔LE48A700K2液晶电视背光灯条的维修过程(图)

2022-10-31 17:50:11  阅读 300 次 评论 0 条
摘要:

第一步:将固定显示板前面的铁框拆下、放好,见图1图2。 第二步:取下液晶显示板,见图3。取液晶显示板时注意:不要用手硬拉显示板COF柔性电缆取显示板,避免

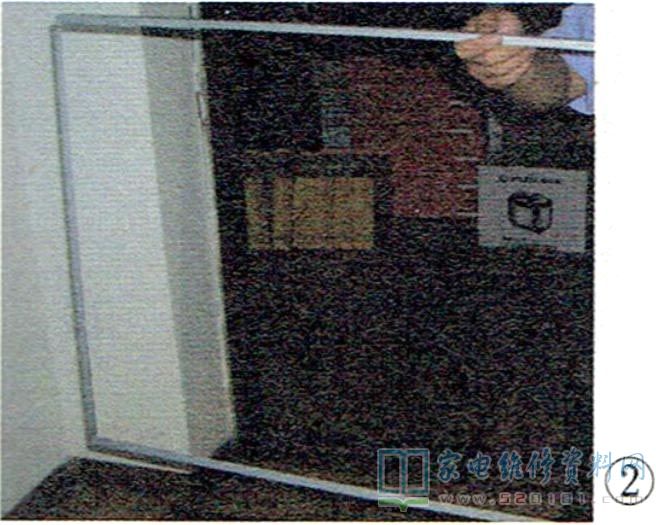

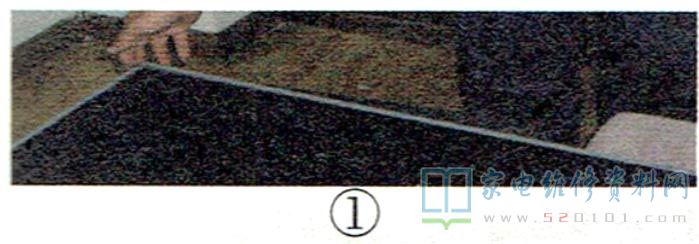

        第一步:将固定显示板前面的铁框拆下、放好,见图1图2。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第1张

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第2张

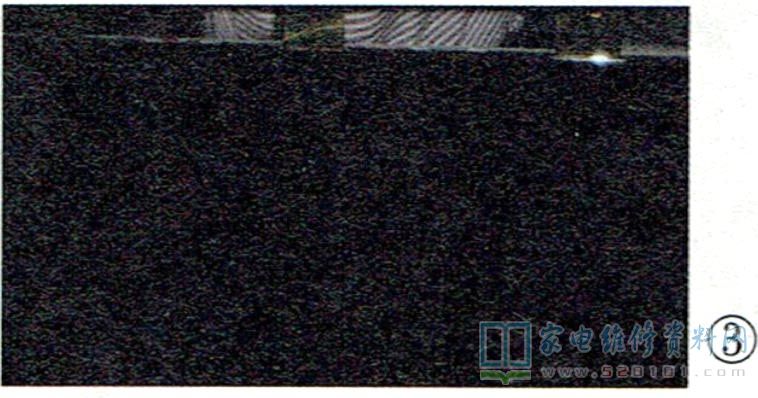

        第二步:取下液晶显示板,见图3。取液晶显示板时注意:不要用手硬拉显示板COF柔性电缆取显示板,避免出现竖线等不良现象,应使用液晶屏无痕真空吸盘器取下显示板。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第3张

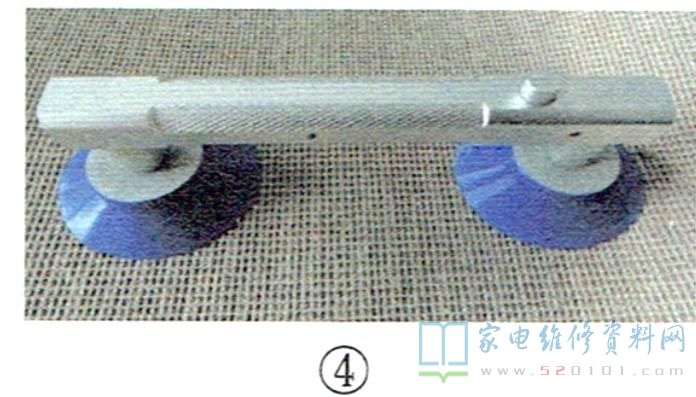

        图4为液晶屏无痕真空吸盘器。这个吸盘器淘宝网上有售,大约450元左右,适用于30英寸~50英寸液晶显示屏。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第4张

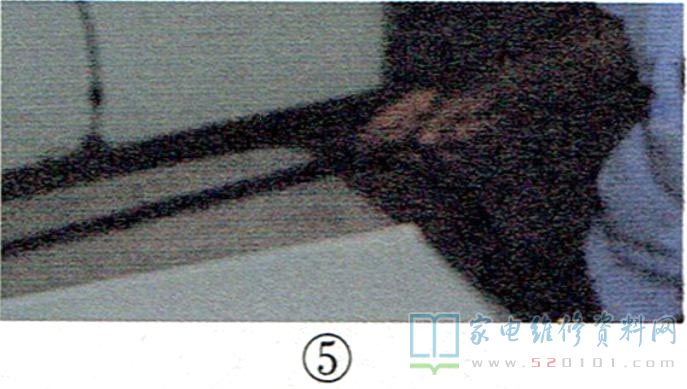

        第三步:取下胶框,见图5。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第5张

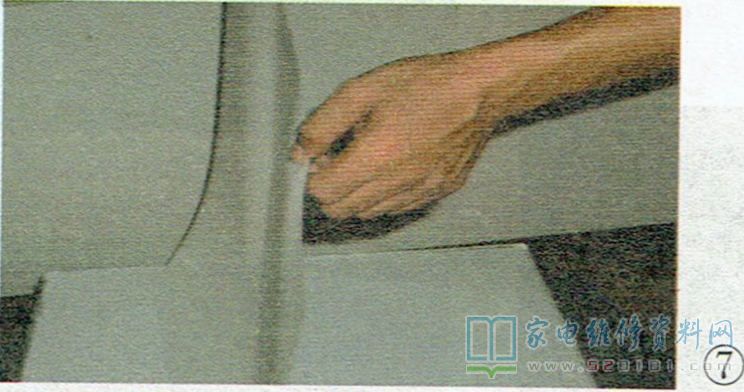

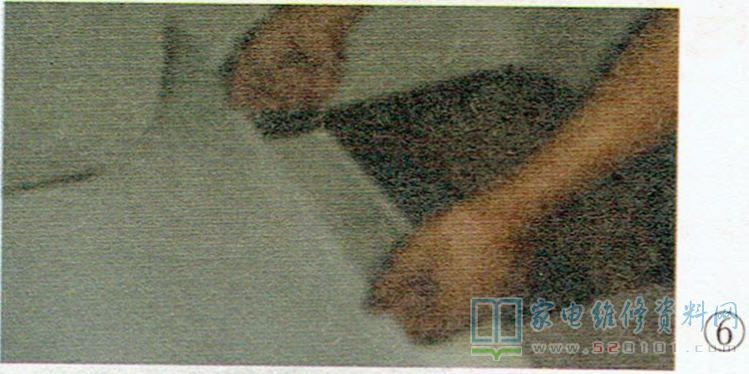

       第四步:取下上棱镜片(建议戴防静电手套),见图6、图7。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第6张

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第7张

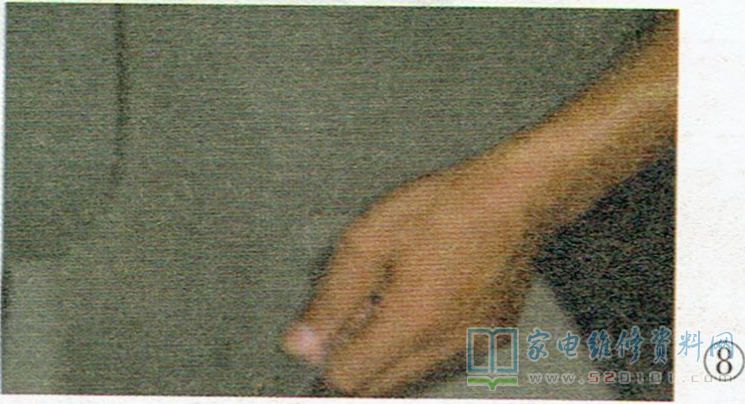

       第五步:取下扩散片,见图8。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第8张

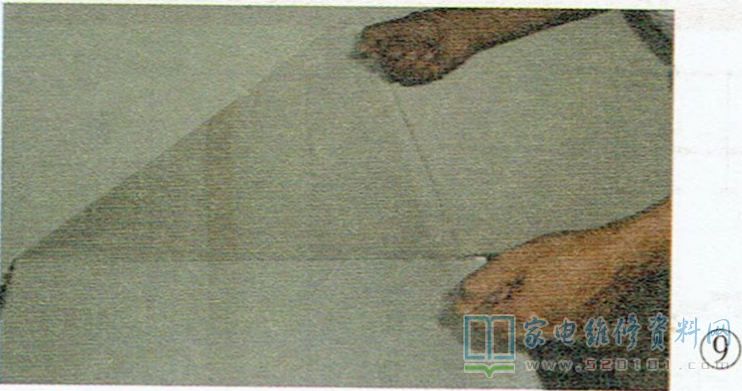

       第六步:取下导光板,见图9。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第9张

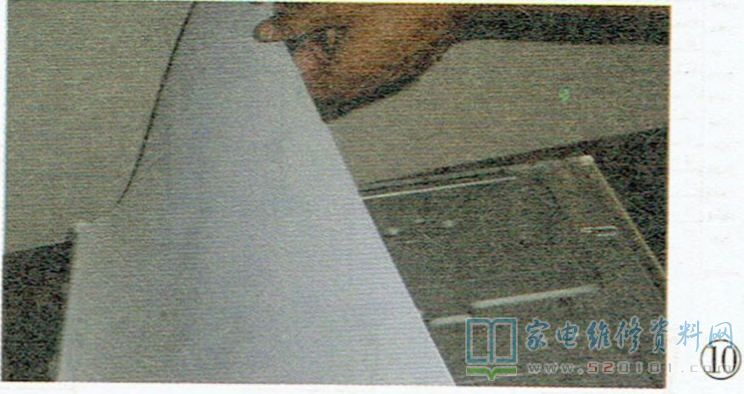

       第七步:取下反射板,见图10。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第10张

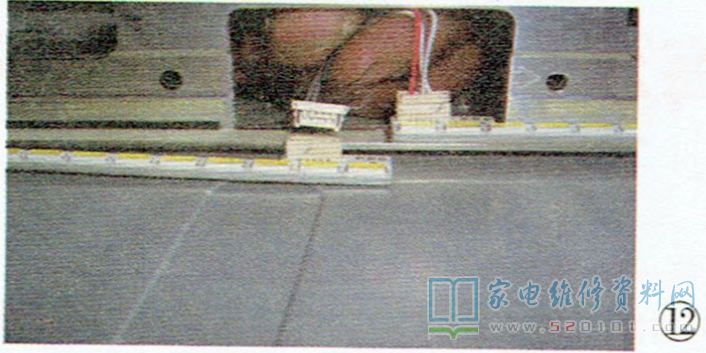

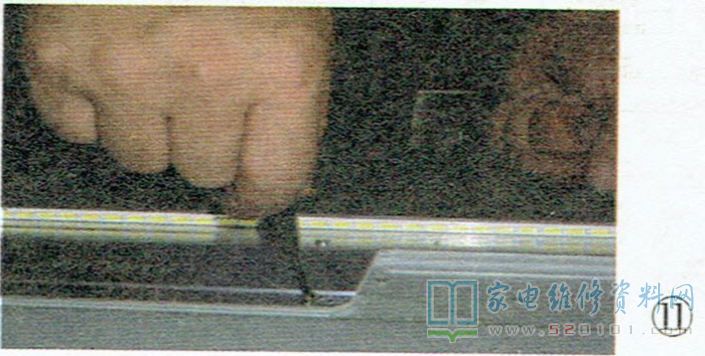

       第八步:取下发光条,见图11,图12。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第11张

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第12张

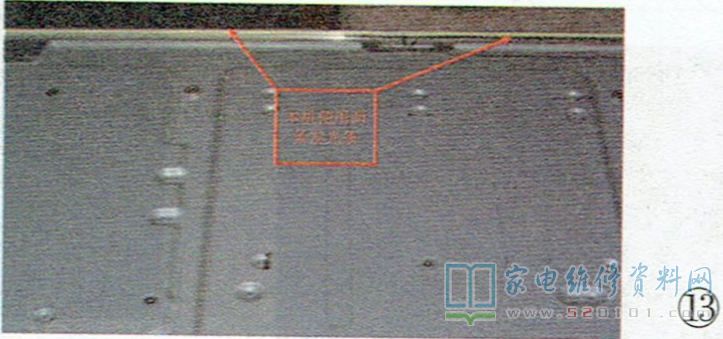

        图13为发光条所在位置,在取发光条时要注意,因固定发光条采用的是导热硅胶,拆卸时不要拆坏,否则无法安装。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第13张

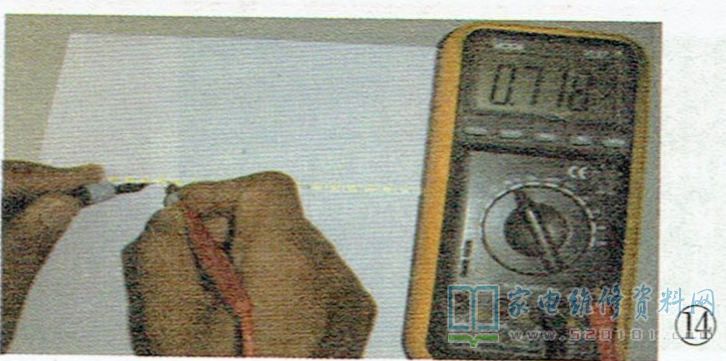

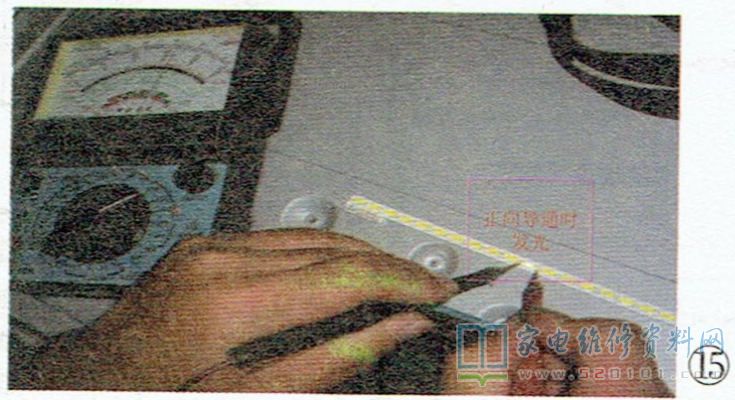

        图14为发光二极管数字表测量方法;图15为发光二极管指针表测量方法(Rx 10k )挡。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第14张

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第15张

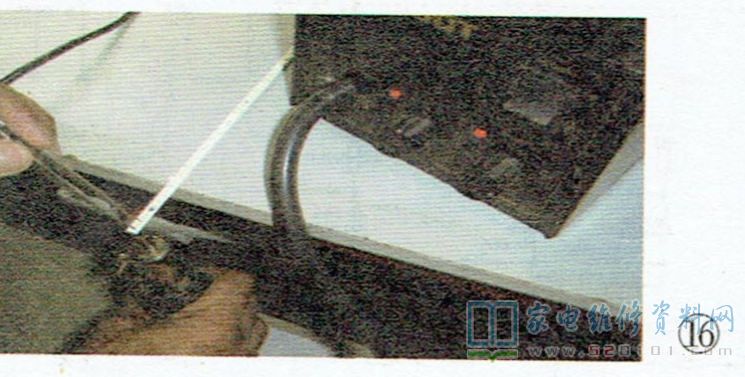

        第九步:将损坏的发光二极管拆下。换上新的发光二极管。将新发光二极管加上锡,放到位用风枪加热,见图16。

海尔LE48A700K2液晶电视背光灯条的维修过程(图) 第16张

        第十步:将以上卸下的发光条、导光板、显示板等复位后上电,图像正常,更换结束。
